一、白银市靖远县60平米肉类冷库安装建造方案基础信息

白银市靖远县60平米肉类冷库安装基本信息概括

地址：白银靖远	冷库名称：肉类冷冻库	冷库尺寸：10*6*2.4
冷库门：1200*21400聚氨酯平移门	制冷剂：R22	蒸发方式：铝排管
冷库温度：-25~-35℃	降温时间：18h	冷凝方式：风冷冷凝器
机组型号：艾默生谷轮压缩机ZFI50	维护结构：聚氨酯冷库板	化霜方式：-

二、白银市靖远县60平米肉类冷库安装方案详情

1.白银市靖远县60平米肉类冷库安装平面图

2.白银市靖远县60平米肉类冷库安装施工项目

• 制冷工艺安装工程；

• 电气及自控系统安装工程；

• 系统调试交工 。

3.白银市靖远县60平米肉类冷库安装施工中采用的规范及技术标准

所有设备、材料及施工均符合下列有关规范标准：

• 《万博娱乐平台电脑版 标准 GB 50072-2021》

• 《制冷设备安装工程施工及验收规范》

• 《机械设备安装工程施工及验收规范》

• 《工业管道及设备绝热工程施工及验收规范》

• 《工业设备及管道绝热工程质量检验评定标准》

• 《工业管道施工及验收规范》

4.白银市靖远县60平米肉类冷库安装主要设备配置说明

4.1 制冷压缩机

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生涡旋式压缩机。

1. 制冷压缩机品牌选用艾默生谷轮系列。

2. 整套冷库采用一套艾默生谷轮压缩机组，保鲜库压缩机型号为ZFI50。

3. 每套机组都包括了压缩机、油分、储液器、过滤器、压力传感器、压力控制器等。

4. 机组的运行由库温自动控制，整套设备主要电气元件采用施耐德品牌、PLC采用西门子品牌。

5. 采用涡旋压缩机多机头形式，压缩机内部具有33%、66%、100%能调，根据冷库负荷自动调节压缩机启动数量和能调，对于冷库大大的降低耗电。

4.2 蒸发器选择

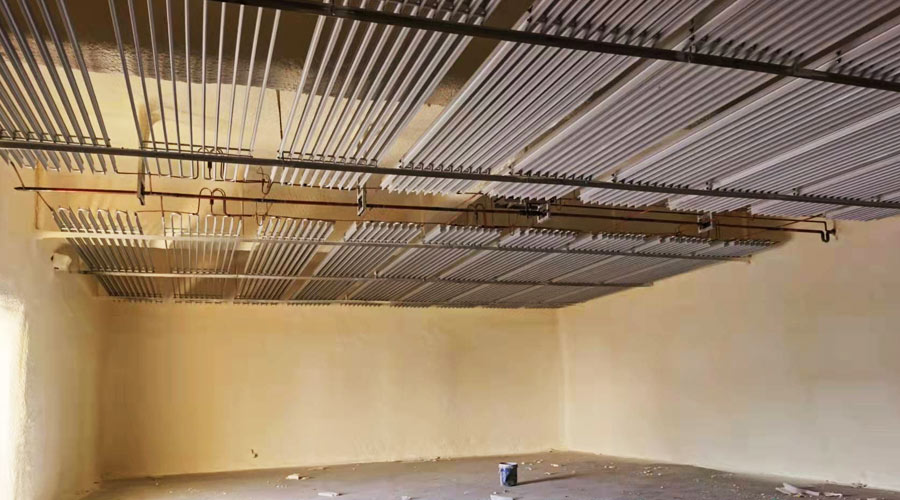

全项目采用铝排管蒸发制冷。

铝排管主要用于10℃至-45℃冷库的制冷系统中，是各类食品冷冻、冷藏库理想的蒸发器。铝排管具有以下特点：

• 导热能力好：铝合金具有优良的导热能力，制冷剂的蒸发温度和铝排外表面温差会减小，蒸发温度会增高，压缩机的能效比增加，能耗减少。

• 结构特殊：铝合金翼片管的翼片与铝管平行，形成片状形状，成型的铝排将片状翼片管平行固定，组成了若干个平行通道，制冷系统工作时冷空气在通道内形成烟道效应，被加速下沉，对流加快，所以降温速度快，达到设定温度时压缩机停止运转，节省大量电能;

• 设置好，效率高：铝排的投影面积和蒸发面积比可做到一比三或一比四，一可以使单位面积的换热能力比使用壁排效率更高更节能，二它有一定的蓄冷效果，压缩机工作时的频繁启动率降低，节省一定的电能消耗。

• 重量轻：安装方便：铝排的重量与蒸发器面积比，是Ф38钢管六分之一左右，安装方便能节省大量结构投资，同时节省了生产结构部分的能源消耗;

• 制冷剂用量少：铝排使用的翼片管是外翼片内螺纹结构，制冷剂的充注量会大大减少，能节省制冷剂费用，同时节省了制冷剂生产时的能源消耗。

4.3 库体设计

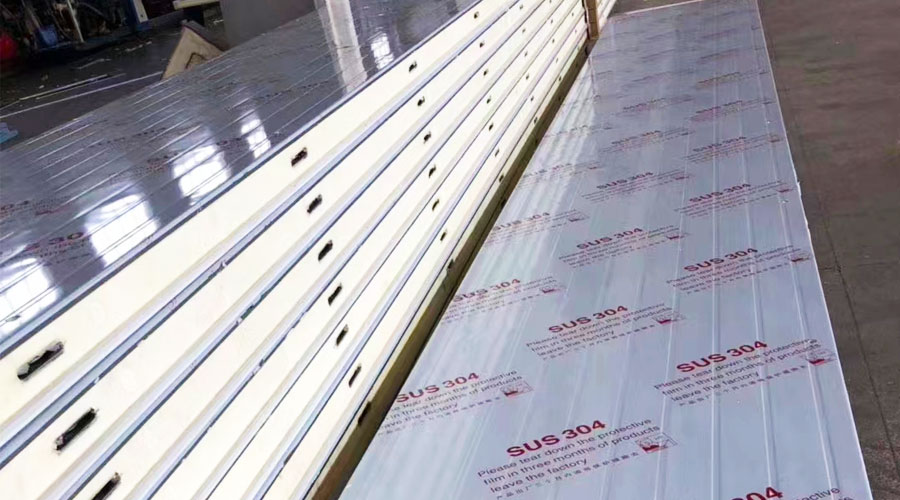

冷藏保鲜库库板选用厚度δ=100mm聚氨酯现场喷涂设计，聚氨酯保温材料设计容重 36±2kg/m³，导热系数≤0.024W/m.k，尺寸稳定性≤3（70～-30℃，48h）%，抗压强度≥160Ka，吸水率≤4（v/v）%，防火等级B2。

冷库门的确定，冷库门尺寸1200*21400mm 采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2， 氯丁橡胶气密封条，耐低温及高温。

门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

4.4 电气系统节能设计

冷库电器控制系统通常采用PLC或微电脑模块进行控制。本项目采用PLC自动控制系统、远程控制系统进行控制。通过对预先编写好的程序，对制冷系统全面控制，根据负荷情况，控制压缩机的能调和起闭数量，避免大马拉小车的情况出现，浪费能耗；

程序可根据负荷机组自动能量调节，压缩机逐台加载，高效节能。在互联网云平台的支持下，我们可使用远程监控系统对冷库进行精准控制，冷库数据实时传输到相关人员手机上。

冷鲜肉跟冷冻肉有什么区别

“冷鲜肉”和“冷冻肉”其实是两种在制作工艺方面完全不同的肉类。生猪在清晨被宰杀，宰杀后在－18℃以下冷冻，直至坚硬如冰的叫“冷冻肉”。而宰杀后速冻至0－4℃，鲜肉从未进入“结冰”状态，整条冷链始终控制在这个温值范围中，在10日左右的保质期内，肉质保持鲜亮而富有弹性，这叫“冷鲜肉”。

冷鲜肉，又叫冷却肉、排酸肉、冰鲜肉，准确的说应该叫“冷却排酸肉”。是指严格执行兽医检疫制度，对屠宰后的畜胴体迅速进行冷却处理，使胴体温度（以后腿肉中心为测量点）在24小时内降为0－4℃，并在后续加工、流通和销售过程中始终保持0－4℃范围内的生鲜肉。
