一.张掖市20平米冷藏库安装工程建造方案基础信息

1. 冷库基本信息概括

冷库面积：20平米	冷库尺寸：453	冷库类型：冷藏库	入库温度：0°
蒸发温度：-28°	降温时间：24h	机组型号：艾默生谷轮ZB38	密度：400
冷库门：700*1700聚氨酯半埋门	蒸发方式：冷风机	冷凝方式：风冷式冷凝器	化霜方式：

二.张掖市20平米冷藏库安装工程方案详情

1.张掖市20平米冷藏库安装工程平面图

2.张掖市20平米冷藏库安装工程施工项目

制冷工艺安装工程；
电气及自控系统安装工程；
系统调试交工。

3.张掖市20平米冷藏库安装工程施工中采用的规范及技术标准

所有设备、材料及施工均符合下列有关规范标准：

《万博娱乐平台电脑版标准 GB 50072-2021》
《制冷设备安装工程施工及验收规范》
《机械设备安装工程施工及验收规范》
《工业管道及设备绝热工程施工及验收规范》
《工业设备及管道绝热工程质量检验评定标准》
《工业管道施工及验收规范》

4.张掖市20平米冷藏库安装工程主要设备配置说明

4.1 制冷压缩机

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生涡旋式压缩机。

1. 制冷压缩机品牌选用艾默生谷轮ZB系列。

2. 整套冷库采用一套艾默生谷轮压缩机组，保鲜库压缩机型号为ZB38。

3. 每套机组都包括了压缩机、油分、储液器、过滤器、压力传感器、压力控制器等。

4. 机组的运行由库温自动控制，整套设备主要电气元件采用施耐德品牌、PLC采用西门子品牌。

5. 采用涡旋压缩机多机头形式，压缩机内部具有33%、66%、100%能调，根据冷库负荷自动调节压缩机启动数量和能调，对于冷库大大的降低耗电。

4.2 库体设计

肉类冷库库顶和四面为聚氨酯冷库板，肉类冷库采用150mm的聚氨酯冷库板，密度≥38kg、彩钢厚度0.326。地面采用挤塑板，上层水泥。

地面保温采用厚度δ=100mm 高密度挤塑板（XPS）分错铺设，挤塑板容重27± 2kg/m³。挤塑板优点是：具有较好的保温隔热性能，极高的抗压强度，良好的尺寸稳定性，较低的吸水性。挤塑聚苯乙烯泡沫板性能指标。

冷库门的确定，冷库门尺寸1200mm×2400mm聚氨酯半埋门，采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2，氯丁橡胶气密封条，耐低温及高温。门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

4.3蒸发器

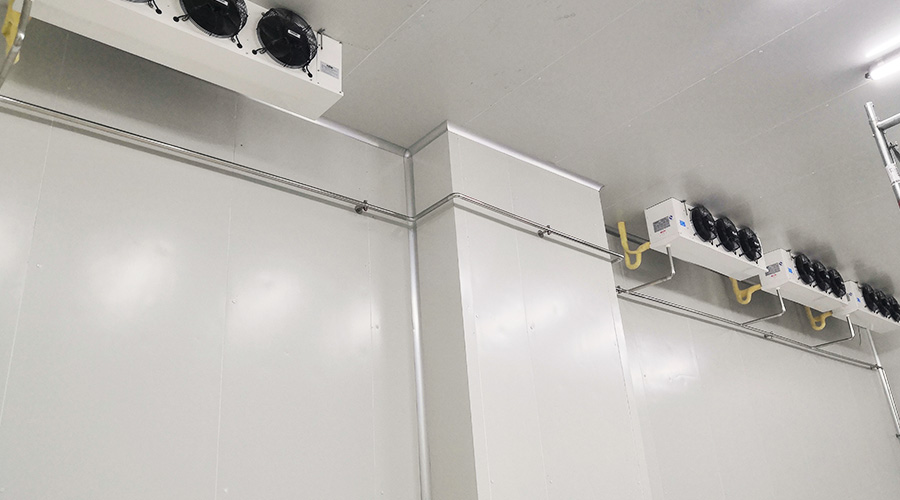

蒸发器选择冷风机，每间库配两台冷风机。单台冷风机的制冷量为19710w。

4.4 蒸发器融霜

蒸发器的化霜目前分为三种方式，电化霜、水冲霜、热氟融霜，电化霜是利用冷风机内部的加热棒进行加热，运行成本较高，耗电量较大。且需要通过翅片导热，存在冲霜不完全导致冷风机翅片冰堵。水冲霜投资和运行成本都较低，但冬季水冲霜效率低，同时存在冲霜不完全导致冷风机翅片冰堵。热氟融霜前期投资成本略高于其他两种融霜方式，但热氟融霜本身并无能量消耗，相比电化霜、水冲霜，运行成本大大的巨节约耗电，并且热氟融霜是直接将热量导入制冷管内，融霜均匀、速度快、维护成本小，一年内就可收回多投入的成本。本项目采用热氟融霜系统。

热氟融霜是利用压缩机排出的具有较高温度的过热制冷剂蒸气，经过油分离器后，进入蒸发器中，将蒸发器暂时当成冷凝器，利用热工质冷凝时所放出的热量，将蒸发器表面的霜层融化。同时蒸发器内原来积存的制冷剂和润滑油，借助热工质加压或者重力排入融霜排液桶或低压循环桶。热气除霜时，冷凝器的负荷减小，冷凝器的运行也可节省部分电能。由此可见，热工质除霜是冷风机除霜经济的一种方式。
