兰州市皋兰县50平米鲜肉冷库安装工程信息

工程名称：鲜肉保鲜冷库安装	冷库面积：5*10*3.2	维护结构体：聚氨酯冷库板
冷库地址：甘肃省兰州市皋兰县	系数：0.4	所需温度：-18℃
冷库项目：肉类冷冻	存放周期：6个月	降温时间要求：18h
冷库建造工期：5天	存放物品：鲜肉	冷库设备品牌:艾默生压缩机

一.工程概况

1.兰州市皋兰县50平米鲜肉冷库安装施工平面图

2.兰州市皋兰县50平米鲜肉冷库安装施工项目介绍

• 制冷工艺安装工程

• 电气及自控系统安装工程

• 系统调试交工


3.兰州市皋兰县50平米鲜肉冷库安装主要产品说明

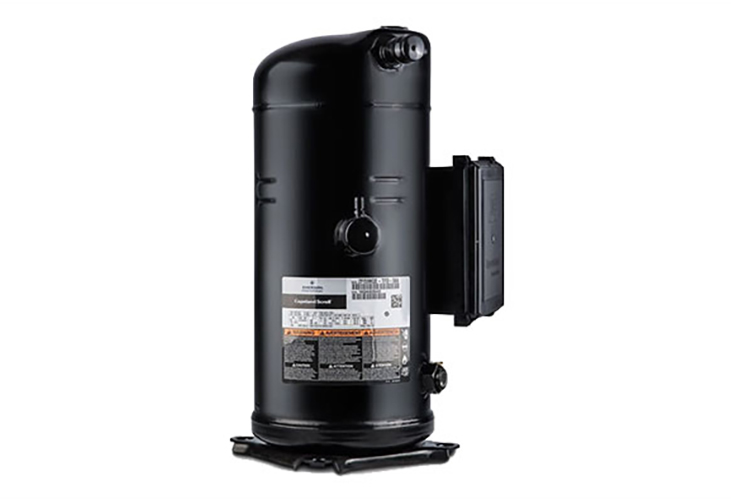

3.1 制冷压缩机

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生涡旋式压缩机。

1. 制冷压缩机品牌选用艾默生谷轮ZB系列。

2. 整套冷库采用一套艾默生谷轮压缩机组，保鲜库压缩机型号为ZB130。

3. 每套机组都包括了压缩机、油分、储液器、过滤器、压力传感器、压力控制器等。

4. 机组的运行由库温自动控制，整套设备主要电气元件采用施耐德品牌、PLC采用西门子品牌。

5. 采用涡旋压缩机多机头形式，压缩机内部具有33%、66%、100%能调，根据冷库负荷自动调节压缩机启动数量和能调，对于冷库大大的降低耗电。

3.2冷库门

冷库门的确定，冷库门尺寸1400*2400采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2， 氯丁橡胶气密封条，耐低温及高温。

门框：采用铝合金型材，并有塑料冷桥，使门体内表面的冷源不易跑至门全外部。并且镶嵌式预埋钢板的设计，使得门体在保证坚固的前提下更加轻便可靠。面板采用不锈钢板，整体聚氨脂发泡。整个门体美观大方，结构简单。

轨道：选用高强度铝合金中型轨道，上导尼龙轮在轨道内行走平稳，采用独特的“浮开沉闭式” 结构，关闭时门体密封条与门框压紧，保证密封性，开启时门体自行上升，密封条离开门框，减少密封条磨损，延长使用寿命。并且利用根据杠杆原理设计的启门器，使门体在开启时十分轻便。

门樘框：高强度全铝合金门框，并有冷桥设计，可放电热丝。门框整体美观耐用，并设计一槽口，只需将门洞包边折成角尺料，便可将一边插入铝樘槽口内，安装更加简单方便。

全项目采用铝排管蒸发制冷。
铝排管主要用于10℃至-45℃冷库的制冷系统中，是各类食品冷冻、冷藏库理想的蒸发器。铝排管具有以下特点：
导热能力好：铝合金具有优良的导热能力，制冷剂的蒸发温度和铝排外表面温差会减小，蒸发温度会增高，压缩机的能效比增加，能耗减少。
结构特殊：铝合金翼片管的翼片与铝管平行，形成片状形状，成型的铝排将片状翼片管平行固定，组成了若干个平行通道，制冷系统工作时冷空气在通道内形成烟道效应，被加速下沉，对流加快，所以降温速度快，达到设定温度时压缩机停止运转，节省大量电能;

4.兰州市皋兰县50平米鲜肉冷库安装施工中采用的规范及技术标准

所有设备、材料及施工均符合下列有关规范标准：

• 《万博娱乐平台电脑版 规范》

• 《制冷设备安装工程施工及验收规范》

• 《机械设备安装工程施工及验收规范》

• 《工业管道及设备绝热工程施工及验收规范》

• 《工业设备及管道绝热工程质量检验评定标准》

• 《工业管道施工及验收规范》

二.工程图片展示
