甘南夏河县药材保鲜库安装工程信息

冷库面积：159平米	冷库地址：甘南夏河县	冷库类型：药材保鲜库	冷库尺寸：33*23*6（单间尺寸）
库温：0-5°	蒸发温度：-10	降温时间：24h	机组型号：RC-180B
系数：0.55	蒸发方式：冷风机	冷库门型号：聚氨酯平移门	化霜方式：水冲霜

一.工程设计

1.甘南320平米中药材预冷库平面设计图

2.设计标准

• 《万博娱乐平台电脑版 标准 GB 50072-2021》

• 《制冷设备安装工程施工及验收规范》

• 《机械设备安装工程施工及验收规范》

• 《工业管道及设备绝热工程施工及验收规范》

• 《工业设备及管道绝热工程质量检验评定标准》

• 《工业管道施工及验收规范》

3.制冷设备选择

3.1 压缩机的选择

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据上一步负荷计算出的制冷压缩机组负荷进行选型。

1. 制冷压缩机品牌选用汉钟精机系列。

2. 整套冷库采用汉钟精机压缩机组，阴凉库压缩机型号为：RC-180B。

3. 每套机组都包括了压缩机、油分、储液器、过滤器、压力传感器、压力控制器等。

4. 机组的运行由库温自动控制，整套设备主要电气元件采用施耐德品牌、PLC采用西门子品牌。

5. 采用螺杆压缩机多机头形式，压缩机内部具有33%、66%、100%能调，根据冷库负荷自动调节压缩机启动数量和能调，对于冷库大大的降低耗电。

3.2 其他设备选择

蒸发器选择风机，冷风机外壳采用优质钢板，磷化静电喷涂工艺，耐腐蚀、外形美观。盘管采用光亮性铜管，错排式布局设计。利用机械涨管工艺，使铜管与翅片紧密结合，换热效果更好；

4、库体设计

保鲜库库体主要由库体围护结构、保温库体、冷库保温门以及保温地面构成。库体要求具有良好的隔热性，减少外界热量对库内温度的影响，从而提高贮藏质量，降低贮藏成本。

4.1 保温材料的选用

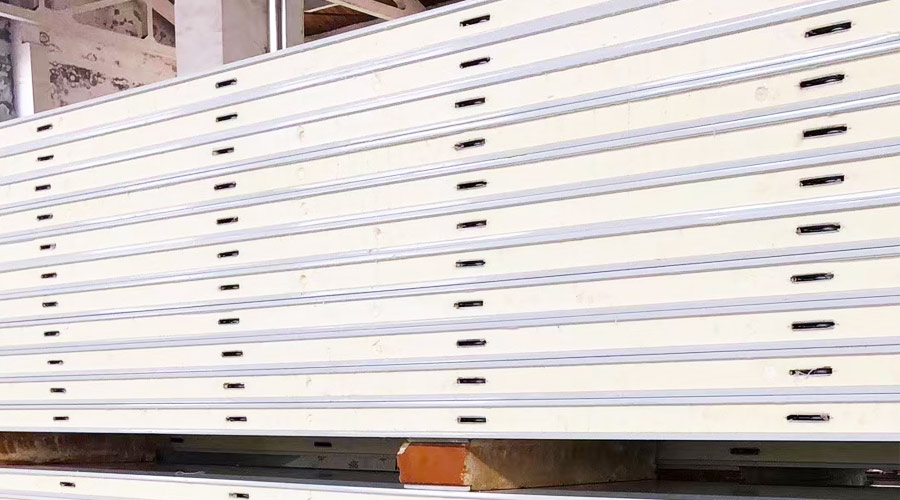

阴凉库库板选用厚度δ=100mm聚氨酯现场喷涂，彩钢板厚度δ≥0.5mm，聚氨酯保温材料设计容重 40±2kg/m³，导热系数≤0.024W/m.k，尺寸稳定性≤3（70～-30℃，48h）%，抗压强度≥160Ka，吸水率≤4（v/v）%，防火等级B2。

4.2 冷库门

冷库门的确定，冷库门尺寸2100mm×2600mm 采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2， 氯丁橡胶气密封条，耐低温及高温。

门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

门框：采用铝合金型材，并有塑料冷桥，使门体内表面的冷源不易跑至门全外部。并且镶嵌式预埋钢板的设计，使得门体在保证坚固的前提下更加轻便可靠。面板采用不锈钢板，整体聚氨脂发泡。整个门体美观大方，结构简单。

轨道：选用高强度铝合金中型轨道，上导尼龙轮在轨道内行走平稳，采用独特的“浮开沉闭式” 结构，关闭时门体密封条与门框压紧，保证密封性，开启时门体自行上升，密封条离开门框，减少密封条磨损，延长使用寿命。并且利用根据杠杆原理设计的启门器，使门体在开启时十分轻便。

门樘框：高强度全铝合金门框，并有冷桥设计，可放电热丝。门框整体美观耐用，并设计一槽口，只需将门洞包边折成角尺料，便可将一边插入铝樘槽口内，安装更加简单方便。

4.3地面保温

地面保温采用厚度δ=150mm 高密度挤塑板（XPS）分错铺设，地面保温层总厚度≥150mm，挤塑板容重27± 2kg/m³。挤塑板优点是：具有较好的保温隔热性能，极高的抗压强度，良好的尺寸稳定性，较低的吸水性。挤塑聚苯乙烯泡沫板性能指标。

5、电器控制系统

5.1 照明

冷库库房内采用冷库用 LED 冷光源照明灯，具有亮度高、密封性好、安全可靠等优点。

5.2 电缆敷设

设备选线按照芯线长期工作温度不超过 65℃，敷设处环境温度不超过 40℃，另加 5-10的余量选择电缆，采用 BVR 型电缆(铜芯电缆)沿库顶线槽或 PVC 管暗敷至用电设备。电气线路穿过建筑物的隔热层时，采取可靠的防火和防止冷桥的措施。

5.3 库温的控制

氟利昂制冷系统库温控制为自动控制，操作人员设定好库房温度后，自动控制房间温度及制冷设备的开停，同时采用精创电气品牌温湿度控制器。

中药材阴凉库贮藏方法介绍

中药材在阴凉储藏的优势

中药材对质量要求很高，中药材的品质稍微发生变化，就可能无法使用了。中药材容易受到温度、湿度等因素影响，中药材冷库的保质是很重要的。所以用中药材阴凉冷库来储存中药材，中药材在预冷库储藏可以防止虫害，中药材冷库储藏的温度为2~10℃，阴凉库的温度不高于20℃，常温库的温度为0~30℃，库房的相对湿度保持在45%~75%之间。

中药材阴凉库储藏注意事项

• 不同种的中药材可能会相互影响。所以中药材需要分库存放，或者密封包装好。

• 有一些中药材有腐蚀性，会腐蚀金属，如果中药材阴凉库用来储存这类中药材，

• 必须控制好中药材阴凉库的湿度，一些矿物类中药材，储存环境过于干燥的话容易失去结晶水而风化；而湿度大又轻易溶化或吸潮，对药性会产生影响。

• 要保证冷库房低温干燥度，有些挥发油多的中药材，储存温度过的话，容易散失香气或泛油；室内湿度大也易吸湿霉变和虫蛀。

• 含糖分或胶质的中药材，温度、湿度大均易吸潮变软发黏，易被污染，继而霉烂虫蛀，要控制好中药材阴凉库的温湿度。
