一.武威市凉州区1000平蔬菜预冷库安装建造方案基础信息

武威市凉州区1000平蔬菜预冷库安装基本信息概括

地址：武威	冷库名称：蔬菜预冷库	冷库尺寸：50205（五间）
冷库门：1800*2000mm聚氨酯冷库平移门	制冷剂：R22	蒸发方式：冷风机
冷库温度：0-5℃	降温时间：18h	冷凝方式：蒸发式冷凝器
机组型号：汉钟RC-200B	维护结构：聚氨酯冷库板	化霜方式：热氟融霜

二.武威市凉州区1000平蔬菜预冷库安装方案详情

1.武威市凉州区1000平蔬菜预冷库安装平面图

2.武威市凉州区1000平蔬菜预冷库安装施工项目

制冷工艺安装工程
电气及自控系统安装工程
系统调试交工

3.武威市凉州区1000平蔬菜预冷库安装施工中采用的规范及技术标准

所有设备、材料及施工均符合下列有关规范标准：

《万博娱乐平台电脑版标准 GB 50072-2021》
《制冷设备安装工程施工及验收规范》
《机械设备安装工程施工及验收规范》
《工业管道及设备绝热工程施工及验收规范》
《工业设备及管道绝热工程质量检验评定标准》
《工业管道施工及验收规范》

4.武威市凉州区1000平蔬菜预冷库安装主要设备配置说明

4.1 制冷压缩机

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用汉钟压缩机。

1. 制冷压缩机品牌选用汉钟RC系列。

2. 整套冷库采用一套艾默生谷轮压缩机组，保鲜库压缩机型号为RC2-200B。

3. 每套机组都包括了压缩机、油分、储液器、过滤器、压力传感器、压力控制器等。

4. 机组的运行由库温自动控制，整套设备主要电气元件采用施耐德品牌、PLC采用西门子品牌。

5. 采用涡旋压缩机多机头形式，压缩机内部具有33%、66%、100%能调，根据冷库负荷自动调节压缩机启动数量和能调，对于冷库大大的降低耗电。

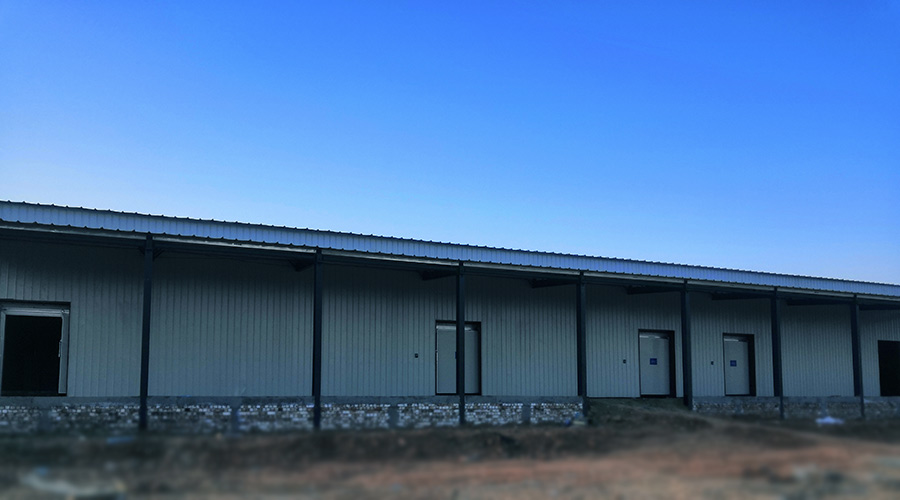

武威凉州区蔬菜冷库

4.2 库体设计

冷藏库库板选用厚度δ=100mm聚氨酯冷库板设计，聚氨酯保温材料设计容重 40±2kg/m³，导热系数≤0.024W/m.k，尺寸稳定性≤3（70～-30℃，48h）%，抗压强度≥160Ka，吸水率≤4（v/v）%，防火等级B2。

冷库门的确定，冷库门尺寸2600mm×2800mm 采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2，氯丁橡胶气密封条，耐低温及高温。

门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

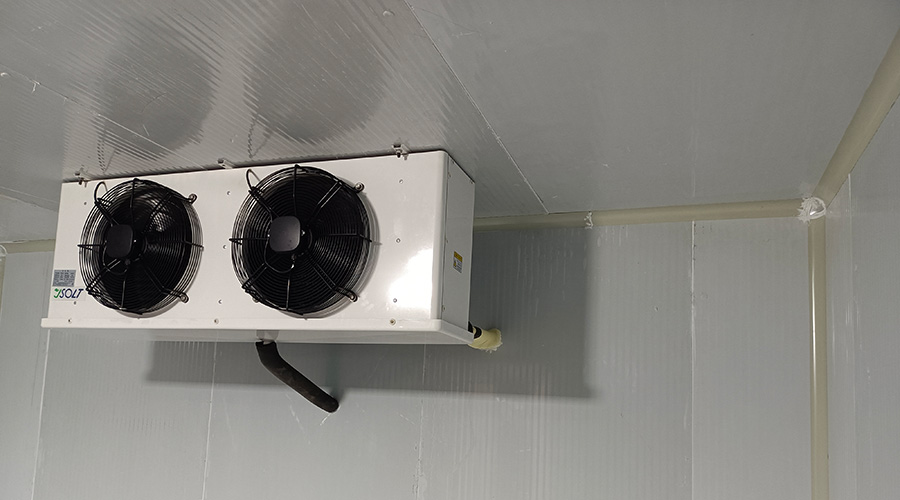

武威凉州区蔬菜冷库

4.3 热氟融霜系统

热氟融霜是利用压缩机排出的具有较高温度的过热制冷剂蒸气，经过油分离器后，进入蒸发器中，将蒸发器暂时当成冷凝器，利用热工质冷凝时所放出的热量，将蒸发器表面的霜层融化。同时蒸发器内原来积存的制冷剂和润滑油，借助热工质加压或者重力排入融霜排液桶或低压循环桶。热气除霜时，冷凝器的负荷减小，冷凝器的运行也可节省部分电能。由此可见，热工质除霜是冷风机除霜经济的一种方式。

武威凉州区蔬菜冷库热氟融霜
