甘肃酒泉370平米果蔬保鲜万博娱乐平台电脑版 案例-万能制冷

来源： 作者： 更新于：2023年03月18日 02时阅读：0

一、甘肃酒泉370平米果蔬保鲜万博娱乐平台电脑版 建造方案基础信息

1. 冷库基本信息概括

1. 冷库规格：11*10*6（2间），13.2*11.6（1间）冷库间数：3间，总面积370平米

2. 库体保温材料：保鲜库库体为五面体聚氨酯冷库板，地面采用挤塑板

3. 冷库门规格：1500*2400mm平移门

4. 制冷机组：艾默生谷轮压缩机

5. 散热器：风冷冷凝器

6. 蒸发器：冷风机

7. 化霜方式：热氟融霜

8. 每日入库量：10%

9. 冷加工时间：24h

10.货物存放种类：果蔬

11.万博娱乐平台电脑版 温度：0-5℃

二、甘肃酒泉370平米果蔬保鲜万博娱乐平台电脑版 方案详情

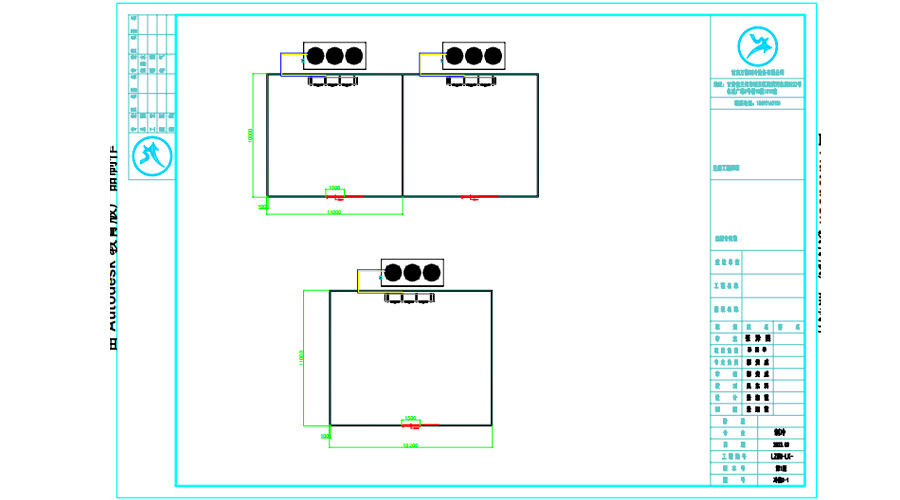

1.甘肃酒泉370平米果蔬保鲜万博娱乐平台电脑版 平面图

甘肃酒泉370平米果蔬保鲜万博娱乐平台电脑版 平面图

2.甘肃酒泉370平米果蔬保鲜万博娱乐平台电脑版 施工项目

  • 制冷工艺安装工程；

  • 电气及自控系统安装工程；

  • 系统调试交工 。

3.甘肃酒泉370平米果蔬保鲜万博娱乐平台电脑版 施工中采用的规范及技术标准

所有设备、材料及施工均符合下列有关规范标准：

  • 《万博娱乐平台电脑版 标准 GB 50072-2021》

  • 《制冷设备安装工程施工及验收规范》

  • 《机械设备安装工程施工及验收规范》

  • 《工业管道及设备绝热工程施工及验收规范》

  • 《工业设备及管道绝热工程质量检验评定标准》

  • 《工业管道施工及验收规范》

4.甘肃酒泉370平米果蔬保鲜冷库主要设备配置说明

4.1 制冷压缩机

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生涡旋式压缩机。

1. 制冷压缩机品牌选用艾默生谷轮ZB系列。

2. 整套冷库采用一套艾默生谷轮压缩机组，保鲜库压缩机型号为ZB114、ZB150。

3. 每套机组都包括了压缩机、油分、储液器、过滤器、压力传感器、压力控制器等。

4. 机组的运行由库温自动控制，整套设备主要电气元件采用施耐德品牌、PLC采用西门子品牌。

5. 采用涡旋压缩机多机头形式，压缩机内部具有33%、66%、100%能调，根据冷库负荷自动调节压缩机启动数量和能调，对于冷库大大的降低耗电。

4.2 库体设计

冷藏保鲜库库板选用厚度δ=100mm聚氨酯现场喷涂设计，聚氨酯保温材料设计容重 36±2kg/m³，导热系数≤0.024W/m.k，尺寸稳定性≤3（70～-30℃，48h）%，抗压强度≥160Ka，吸水率≤4（v/v）%，防火等级B2。

地面保温采用两层单层厚度δ=50mm 高密度挤塑板（XPS）分错铺设，地面保温层总厚度≥150mm，挤塑板容重27± 2kg/m³。挤塑板优点是：具有较好的保温隔热性能，极高的抗压强度，良好的尺寸稳定性，较低的吸水性。挤塑聚苯乙烯泡沫板性能指标。

冷库门的确定，冷库门尺寸1500mm×2400mm 采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2， 氯丁橡胶气密封条，耐低温及高温。

门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

门框：采用铝合金型材，并有塑料冷桥，使门体内表面的冷源不易跑至门全外部。并且镶嵌式预埋钢板的设计，使得门体在保证坚固的前提下更加轻便可靠。面板采用不锈钢板，整体聚氨脂发泡。整个门体美观大方，结构简单。

轨道：选用高强度铝合金中型轨道，上导尼龙轮在轨道内行走平稳，采用独特的“浮开沉闭式” 结构，关闭时门体密封条与门框压紧，保证密封性，开启时门体自行上升，密封条离开门框，减少密封条磨损，延长使用寿命。并且利用根据杠杆原理设计的启门器，使门体在开启时十分轻便。

门樘框：高强度全铝合金门框，并有冷桥设计，可放电热丝。门框整体美观耐用，并设计一槽口，只需将门洞包边折成角尺料，便可将一边插入铝樘槽口内，安装更加简单方便。

4.4热氟融霜系统

热氟融霜的基本原理是利用压缩机排出的热氟利昂蒸气，对冷风机进行加热除霜。除霜后的氟利昂液体排入排液桶，再加压使排液桶内的氟利昂供入供液管参与制冷。除霜时，排液流向和制冷循环时的方向一致。

热氟融霜

  • 大大降低制冷系统的化霜能耗，尤其是中大型制冷系统；

  • 能量利用效率高；

  • 化霜时间短；

  • 化霜后库温上升幅度小；

  • 有利于清除冷风机管壁积油，提高冷风机换热效率；

4.5 电气系统节能设计

冷库电器控制系统通常采用PLC或微电脑模块进行控制。本项目采用PLC自动控制系统、远程控制系统进行控制。通过对预先编写好的程序，对制冷系统全面控制，根据负荷情况，控制压缩机的能调和起闭数量，避免大马拉小车的情况出现，浪费能耗；

程序可根据负荷机组自动能量调节，压缩机逐台加载，高效节能。在互联网云平台的支持下，我们可使用远程监控系统对冷库进行精准控制，冷库数据实时传输到相关人员手机上。

亲，甘肃万能制冷设备公司为您提供一对一的咨询服务（万博娱乐平台电脑版 造价，冷库制冷设备订购、万博苹果版闪退 项目建造安装），您可以拨打咨询热线：18693165151，万能制冷给您专业、详细的解答。
