兰州生物研究所万博娱乐平台电脑版 基本信息

冷库温度：2-8℃	冷库保温结构：100mm聚氨酯冷库板
蒸发器：冷风机	压缩机：艾默生谷轮

一、2-8℃冷库采用五面密封式保温库板进行保温措施，冷库六面体采用100mm厚聚氨酯保温板。冷库保温板采用高压整体发泡的高密度硬质聚氨酯泡沫塑料PU，双面金属板材宝钢产，厚度≥0.5mm厚，对于表面平整度、牢固度、防火性能有一定保障（详见库板检测报告）。每块板之间的连接采用偏心钩连接方式。确保冷库库房墙板与顶板、墙板与地面、墙板与库门安装的密封性而且易于施工安装。

二、压缩机品牌：谷轮 EMERSON

制冷机组设计及配置

1．根据现场实际情况，压缩机组布置在夹层，机组为参见图纸，保证设备间距与足够的通行检查间距，主要通道不低于1m，设备间距不低于0.5m；

2．根据库房冷量需求压缩机采用单级活塞式压缩机。机组的设计优点是稳定可靠，99%分油效率的新型油分离系统，机组开机后无须添加润滑油；独特的冬季冷凝压力恒定调节系统，杜绝了冬季供液不足的现象；每台机组出厂均标配电脑控制器，自动调节压缩机运行时间，延长压缩机使用寿命；独特的气液分离设计，大限度避免液击 ；精确地管路设计，把管路温度损失减小到小，提高了效率；采用高效油分离器，润滑油只有很少一部分进入系统，更加提高了换热器的效率；在提高冷库/冷柜湿度品质的同时，也降低了蒸发器的湿负荷，降低了除霜的次数和时间，提高了系统的效率；

三、 蒸发器

1．所有冷库均采用先进品牌BOHN冷风机制冷，直接膨胀供液。

2．冷风机风扇电机具有CE强制认证，IP45防护等级，F级绝缘等级，内置热保护，运行温度可满足-40~+40℃；

3．冷风机外壳采用光镀锌钢板低温粉末喷涂，具有很高的耐腐蚀性和抗冲击性、很高的耐低温性，无毒性，不产生污染性碎垢；、

4．中高温型冷风机采用翅片距为6FPI的冷风机，提供充分的换热面积，是冷库的理想选择；

5．冷风机采用高效内螺纹铜管及正弦波纹翅片，确保了高效率的单位制冷量；

6．独特的”浮动盘管”技术，保证高效率的盘管换热面积；

7．保证足够的吹出距离（射程）和良好的冷气循环；

8．采用高等级不锈钢（321）制成的两端硫化橡胶处理的380V/50HZ的电加热管；

9．采用IP65等级的风机接线盒和总接线盒；电气件和钣金接地，满足安全要求；

10．安装高度不应影响各库内货物的堆放；

11．附带电熔霜装置，自动化霜系统，内置电源，能够实现每台冷风机单独化霜与分时化霜；

12．根据冷量配置热力膨胀阀，采用国际著名品牌“Danfoss”产品；

13．化霜排水管进行良好的保温，良好的排水路径设计，适当倾斜，同时防止出现由于漏水造成的冷冻库地面结冰，冷藏库地面潮湿。

14．可控式交错除霜功能确保制冷系统的正常长期运作。

四、 管道设计压力，设计温度及管材

1．本工程的氟制冷管道系统分为两个部分，即中、低压部分与高压部分，中、低压管道设计压力为0.183~1.8MPa（绝对压力），设计温度为-33~46℃，属低压低应力管道，采用铜管材料。

2． 制冷系统高压管道设计压力为2.5MPa，设计温度为150℃，制冷管道承压强度按3.0MPa取用。

3．冷冻管道专用磷脱氧铜管及配件，采用青岛“宏泰”或浙江”海亮”产品，满足招标文件及制冷剂R404A要求。

4．冷却管道专用磷脱氧铜管及配件，采用青岛“宏泰”或浙江”海亮”产品，满足招标文件及制冷剂R404A要求。

5．管道焊接采用充氮工艺，防止管内氧化皮的出现。

6．管道保温采用橡塑保温产品，避免出现凝露现象。

五、 设备及管道吊装

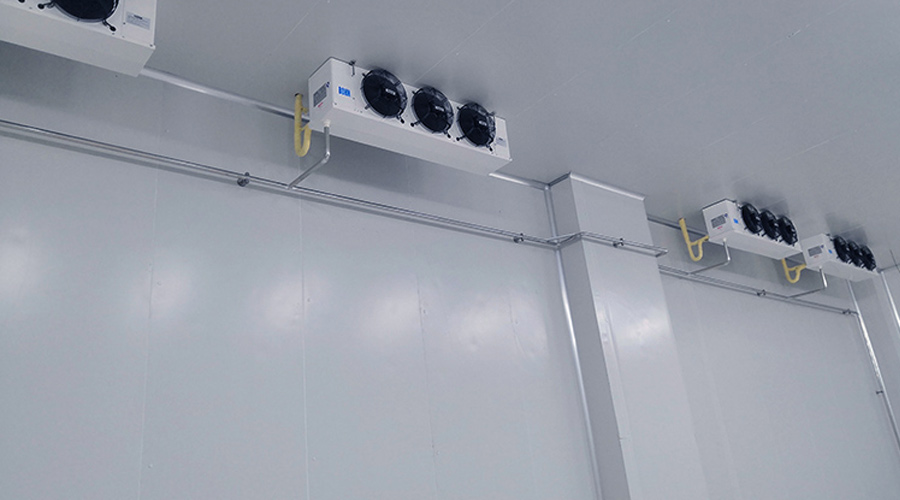

1．冷风机吊装在库房上方，吸顶吊装，离墙板距离保持在400mm左右，保证有充足的回风空间；冷风机按要求安装在货架的巷道内，并合理均匀安置，使送风均匀，保证库温均匀。

2．制冷管道的支、吊架间距小于等于2米。

3．所有管道及冷风机均匀应支吊在钢筋混凝土楼板上、或具有足够承重荷载梁上。

4．室内管道合理布置，进行保温，管道支吊架材料采用“新奇五金”含锌材质，安装牢固，防止腐蚀。

六、 排水系统

1．冷藏库蒸发器冷凝水采用不锈钢水管排放，并设计合适倾角。

七、库温控制

1．对库温的控制：通过温度传感器接受库温信号，送至温控器，根据设定的库温上下限，自动控制供液电磁阀的通断，从而实现自动控制库温的功能。

2．温度自动控制：采用精创模块控制系统。每座冷库设置主机单独设置一套控制系统，均能独立控制冷库。可具有远程查看温度。短信报警等功能。

3．冷库门口设置温度液晶显示器及急停开关按钮。
