甘肃定西中药材阴凉库设计案例-万能制冷

一、甘肃定西中药材阴凉库设计建造方案基础信息

1. 冷库基本信息概括

1. 冷库规格：长：3m、宽：10m、高：2.5m（均为外径尺寸、以下均是）。面积：30㎡ 体积：75m³

2. 库体保温材料：顶层和四面为聚氨酯冷库板，底面采用≥27kg挤塑板保温，上层加水泥。

3.万博娱乐平台电脑版 温度：0-5℃

3. 冷库门规格：700*1700mm半埋门

4. 制冷机组：艾默生谷轮压缩机

5. 蒸发器：冷风机。

6. 化霜方式：热氟融霜

7. 每日入库量：10%

8. 冷加工时间：8h

二、甘肃定西中药材阴凉库设计方案详情

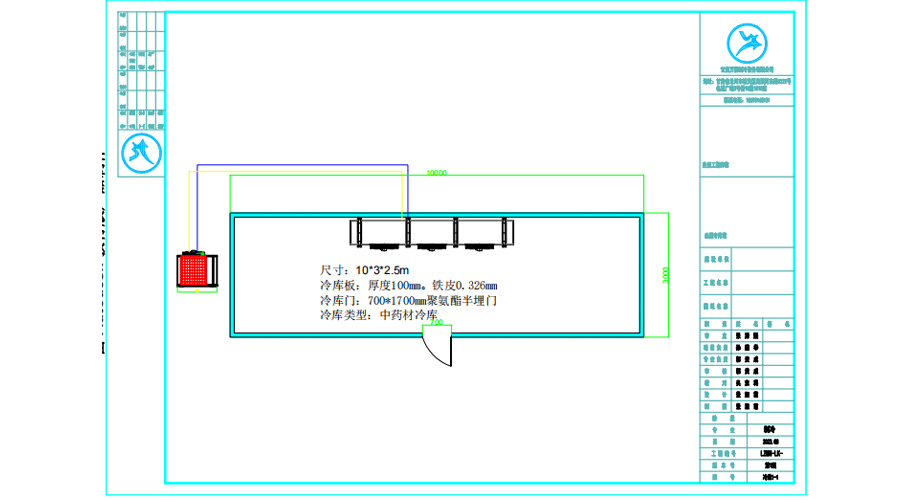

1.甘肃定西中药材阴凉库设计平面图

2.甘肃定西中药材阴凉库设计施工项目

• 制冷工艺安装工程；

• 电气及自控系统安装工程；

• 系统调试交工 。

3.甘肃定西中药材阴凉库设计施工中采用的规范及技术标准

所有设备、材料及施工均符合下列有关规范标准：

• 《万博娱乐平台电脑版 标准 GB 50072-2021》

• 《制冷设备安装工程施工及验收规范》

• 《机械设备安装工程施工及验收规范》

• 《工业管道及设备绝热工程施工及验收规范》

• 《工业设备及管道绝热工程质量检验评定标准》

• 《工业管道施工及验收规范》

4.甘肃定西中药材阴凉库主要设备配置说明

4.1 制冷压缩机

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生涡旋式压缩机。

1. 制冷压缩机品牌选用艾默生谷轮ZB系列。

2. 整套冷库采用一套艾默生谷轮压缩机组，保鲜库压缩机型号为ZB21。

3. 每套机组都包括了压缩机、油分、储液器、过滤器、压力传感器、压力控制器等。

4. 机组的运行由库温自动控制，整套设备主要电气元件采用施耐德品牌、PLC采用西门子品牌。

5. 采用涡旋压缩机多机头形式，压缩机内部具有33%、66%、100%能调，根据冷库负荷自动调节压缩机启动数量和能调，对于冷库大大的降低耗电。

4.2 库体设计

阴凉库库板选用厚度δ=100mm聚氨酯冷库板设计，聚氨酯保温材料设计容重 40±2kg/m³，导热系数≤0.024W/m.k，尺寸稳定性≤3（70～-30℃，48h）%，抗压强度≥160Ka，吸水率≤4（v/v）%，防火等级B2。

地面保温采用两层单层厚度δ=50mm 高密度挤塑板（XPS）分错铺设，地面保温层总厚度≥150mm，挤塑板容重27± 2kg/m³。挤塑板优点是：具有较好的保温隔热性能，极高的抗压强度，良好的尺寸稳定性，较低的吸水性。挤塑聚苯乙烯泡沫板性能指标。

冷库门的确定，冷库门尺寸700mm×1700mm聚氨酯半埋门， 采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2， 氯丁橡胶气密封条，耐低温及高温。 门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

4.3蒸发器

蒸发器选择冷风机，每间库配一台冷风机。单台冷风机的制冷量为6kw。

4.4 蒸发器融霜

蒸发器的化霜目前分为三种方式，电化霜、水冲霜、热氟融霜，电化霜是利用冷风机内部的加热棒进行加热，运行成本较高，耗电量较大。且需要通过翅片导热，存在冲霜不完全导致冷风机翅片冰堵。水冲霜投资和运行成本都较低，但冬季水冲霜效率低，同时存在冲霜不完全导致冷风机翅片冰堵。热氟融霜前期投资成本略高于其他两种融霜方式，但热氟融霜本身并无能量消耗，相比电化霜、水冲霜，运行成本大大的巨节约耗电，并且热氟融霜是直接将热量导入制冷管内，融霜最均匀、速度最快、维护成本最小，一年内就可收回多投入的成本。本项目采用热氟融霜系统。

热氟融霜是利用压缩机排出的具有较高温度的过热制冷剂蒸气，经过油分离器后，进入蒸发器中，将蒸发器暂时当成冷凝器，利用热工质冷凝时所放出的热量，将蒸发器表面的霜层融化。同时蒸发器内原来积存的制冷剂和润滑油，借助热工质加压或者重力排入融霜排液桶或低压循环桶。热气除霜时，冷凝器的负荷减小，冷凝器的运行也可节省部分电能。 由此可见，热工质除霜是冷风机除霜经济的一种方式。

• 大大降低制冷系统的化霜能耗，尤其是中大型制冷系统；

• 能量利用效率高；

• 化霜时间短；

• 化霜后库温上升幅度小；

• 有利于清除冷风机管壁积油，提高冷风机换热效率；

4.5 电气系统节能设计

冷库电器控制系统通常采用PLC或微电脑模块进行控制。本项目采用PLC自动控制系统、远程控制系统进行控制。通过对预先编写好的程序，对制冷系统全面控制，根据负荷情况，控制压缩机的能调和起闭数量，避免大马拉小车的情况出现，浪费能耗；

程序可根据负荷机组自动能量调节，压缩机逐台加载，高效节能。在互联网云平台的支持下，我们可使用远程监控系统对冷库进行精准控制，冷库数据实时传输到相关人员手机上。

中药材在阴凉储藏的优势

中药材对质量要求很高，中药材的品质稍微发生变化，就可能无法使用了。中药材容易受到温度、湿度等因素影响，中药材冷库的保质是很重要的。所以用中药材阴凉冷库来储存中药材，中药材在预冷库储藏可以防止虫害，中药材冷库储藏的温度为2~10℃，阴凉库的温度不高于20℃，常温库的温度为0~30℃，库房的相对湿度保持在45%~75%之间。

中药材阴凉库储藏注意事项

1、不同种的中药材可能会相互影响。所以中药材需要分库存放，或者密封包装好。

2、有一些中药材有腐蚀性，会腐蚀金属，如果中药材阴凉库用来储存这类中药材，

3、必须控制好中药材阴凉库的湿度，一些矿物类中药材，储存环境过于干燥的话容易失去结晶水而风化；而湿度大又轻易溶化或吸潮，对药性会产生影响。

4、要保证冷库房低温干燥度，有些挥发油多的中药材，储存温度过的话，容易散失香气或泛油；室内湿度大也易吸湿霉变和虫蛀。

5、含糖分或胶质的中药材，温度、湿度大均易吸潮变软发黏，易被污染，继而霉烂虫蛀，要控制好中药材阴凉库的温湿度。
