一、100平米甘肃定西中药材万博娱乐平台电脑版 建造方案基础信息

1. 冷库基本信息概括

1. 冷库规格：长：10m、宽：10m、高：3m（均为外径尺寸、以下均是）。面积：100㎡ 体积：300m³

2. 库体保温材料：顶层和四面为聚氨酯冷库板，底面采用≥27kg挤塑板保温，上层加水泥。

3.万博娱乐平台电脑版 温度：0-5℃

3. 冷库门规格：1200*2400mm

4. 制冷机组：艾默生谷轮压缩机ZB58。

5. 蒸发器：冷风机。

6. 化霜方式：热氟融霜

7. 每日入库量：10%

8. 冷加工时间：18h

二、100平米甘肃定西中药材万博娱乐平台电脑版 方案详情

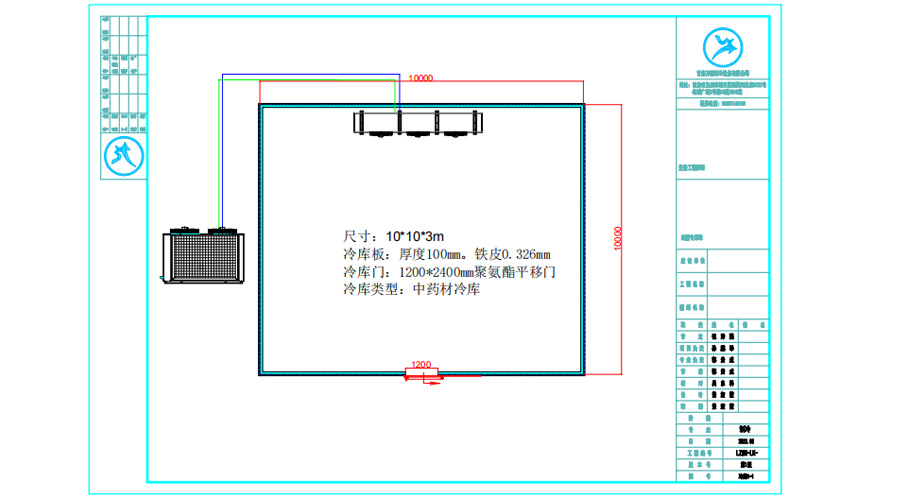

1.100平米甘肃定西中药材万博娱乐平台电脑版 平面图

2.100平米甘肃定西中药材万博娱乐平台电脑版 施工项目

• 制冷工艺安装工程；

• 电气及自控系统安装工程；

• 系统调试交工 。

3.100平米甘肃定西中药材万博娱乐平台电脑版 施工中采用的规范及技术标准

所有设备、材料及施工均符合下列有关规范标准：

• 《万博娱乐平台电脑版 标准 GB 50072-2021》

• 《制冷设备安装工程施工及验收规范》

• 《机械设备安装工程施工及验收规范》

• 《工业管道及设备绝热工程施工及验收规范》

• 《工业设备及管道绝热工程质量检验评定标准》

• 《工业管道施工及验收规范》

4.100平米甘肃定西中药材冷库主要设备配置说明

4.1 制冷压缩机

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生涡旋式压缩机。

1. 制冷压缩机品牌选用艾默生谷轮ZB系列。

2. 整套冷库采用一套艾默生谷轮压缩机组，保鲜库压缩机型号为ZB21。

3. 每套机组都包括了压缩机、油分、储液器、过滤器、压力传感器、压力控制器等。

4. 机组的运行由库温自动控制，整套设备主要电气元件采用施耐德品牌、PLC采用西门子品牌。

5. 采用涡旋压缩机多机头形式，压缩机内部具有33%、66%、100%能调，根据冷库负荷自动调节压缩机启动数量和能调，对于冷库大大的降低耗电。

4.2 库体设计

阴凉库库板选用厚度δ=100mm聚氨酯冷库板设计，聚氨酯保温材料设计容重 40±2kg/m³，导热系数≤0.024W/m.k，尺寸稳定性≤3（70～-30℃，48h）%，抗压强度≥160Ka，吸水率≤4（v/v）%，防火等级B2。

地面保温采用两层单层厚度δ=50mm 高密度挤塑板（XPS）分错铺设，地面保温层总厚度≥150mm，挤塑板容重27± 2kg/m³。挤塑板优点是：具有较好的保温隔热性能，极高的抗压强度，良好的尺寸稳定性，较低的吸水性。挤塑聚苯乙烯泡沫板性能指标。

冷库门的确定，冷库门尺寸1200mm×2400mm聚氨酯半埋门， 采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2， 氯丁橡胶气密封条，耐低温及高温。 门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

4.3蒸发器

蒸发器选择冷风机，每间库配一台冷风机。单台冷风机的制冷量为16kw。

4.4 蒸发器融霜

蒸发器的化霜目前分为三种方式，电化霜、水冲霜、热氟融霜，电化霜是利用冷风机内部的加热棒进行加热，运行成本较高，耗电量较大。且需要通过翅片导热，存在冲霜不完全导致冷风机翅片冰堵。水冲霜投资和运行成本都较低，但冬季水冲霜效率低，同时存在冲霜不完全导致冷风机翅片冰堵。热氟融霜前期投资成本略高于其他两种融霜方式，但热氟融霜本身并无能量消耗，相比电化霜、水冲霜，运行成本大大的巨节约耗电，并且热氟融霜是直接将热量导入制冷管内，融霜最均匀、速度最快、维护成本最小，一年内就可收回多投入的成本。本项目采用热氟融霜系统。

热氟融霜是利用压缩机排出的具有较高温度的过热制冷剂蒸气，经过油分离器后，进入蒸发器中，将蒸发器暂时当成冷凝器，利用热工质冷凝时所放出的热量，将蒸发器表面的霜层融化。同时蒸发器内原来积存的制冷剂和润滑油，借助热工质加压或者重力排入融霜排液桶或低压循环桶。热气除霜时，冷凝器的负荷减小，冷凝器的运行也可节省部分电能。 由此可见，热工质除霜是冷风机除霜经济的一种方式。

• 大大降低制冷系统的化霜能耗，尤其是中大型制冷系统；

• 能量利用效率高；

• 化霜时间短；

• 化霜后库温上升幅度小；

• 有利于清除冷风机管壁积油，提高冷风机换热效率；

4.5 电气系统节能设计

冷库电器控制系统通常采用PLC或微电脑模块进行控制。本项目采用PLC自动控制系统、远程控制系统进行控制。通过对预先编写好的程序，对制冷系统全面控制，根据负荷情况，控制压缩机的能调和起闭数量，避免大马拉小车的情况出现，浪费能耗；

程序可根据负荷机组自动能量调节，压缩机逐台加载，高效节能。在互联网云平台的支持下，我们可使用远程监控系统对冷库进行精准控制，冷库数据实时传输到相关人员手机上。

不同种类中药材贮藏方法科普

• 矿物类药材冷库储藏

矿物类药材对冷库温、湿度要求很高，矿物类在干燥的环境下容易失水而风化，而在湿度大的环境下易吸水导致溶化。所以库内的湿度不能太干也不能太湿，温度也要稳定。

• 腐蚀性的中药材冷库储藏

对于有腐蚀性的药物，中药材冷库的各种设备就必须具备防腐蚀的能力。特别是常规的中药材冷库冷风机、蒸发排气管是不具备或是防腐能力较弱。储藏这类药材必须对这些设备做相应的防腐处理或更换不锈钢冷风机等设备。

• 含糖分或胶质的药材冷库储藏
