甘肃金昌肉类冷藏库设计工程方案-万能制冷

来源： 作者： 更新于：2023年02月28日 10时阅读：0

一、甘肃金昌肉类冷藏库设计建造方案基础信息

1. 冷库基本信息概括

1. 冷库规格：5*3.5*2.5；面积：17.5㎡ 体积：43.8m³

2. 库体保温材料：冷藏库顶和四面为聚氨酯冷库板，地面选择挤塑板保温材料。

3. 冷库门规格：1200*2400mm聚氨酯平移门

4. 制冷机组：艾默生谷轮压缩机

5. 散热器：风冷冷凝器

6. 蒸发器：冷风机

7. 化霜方式：热氟融霜

8. 每日入库量：10%

9. 冷加工时间：24h

10.货物存放种类：肉类

11.万博娱乐平台电脑版 温度：-18℃

二、甘肃金昌肉类冷藏库设计方案详情

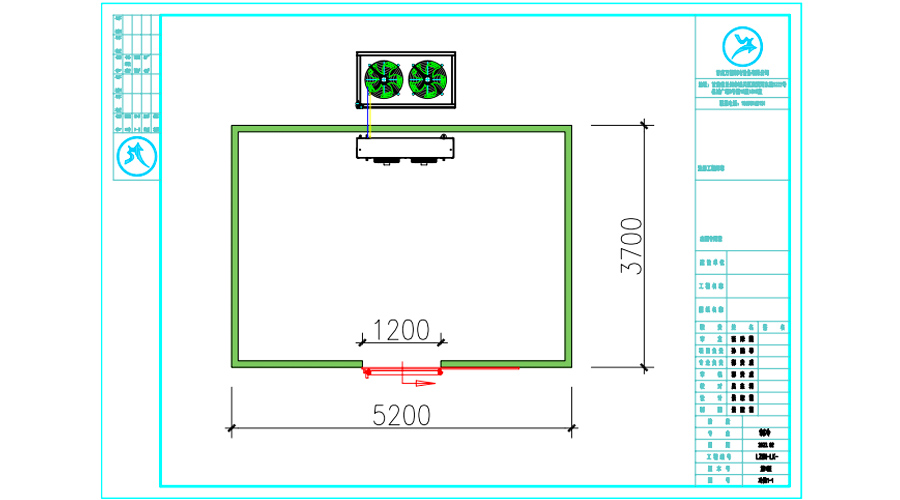

1.甘肃金昌肉类冷藏库设计平面图

甘肃金昌肉类冷藏库设计平面图

2.甘肃金昌肉类冷藏库设计施工项目

  • 制冷工艺安装工程；

  • 电气及自控系统安装工程；

  • 系统调试交工 。

3.甘肃金昌肉类冷藏库设计施工中采用的规范及技术标准

所有设备、材料及施工均符合下列有关规范标准：

  • 《万博娱乐平台电脑版 标准 GB 50072-2021》

  • 《制冷设备安装工程施工及验收规范》

  • 《机械设备安装工程施工及验收规范》

  • 《工业管道及设备绝热工程施工及验收规范》

  • 《工业设备及管道绝热工程质量检验评定标准》

  • 《工业管道施工及验收规范》

4.甘肃金昌肉类冷藏库主要设备配置说明

4.1 压缩机的选择

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生谷轮压缩机

1. 制冷压缩机品牌选用艾默生谷轮压缩机ZB38。

2. 每套机组都包括了压缩机、油分、储液器、过滤器、压力传感器、压力控制器等。

3. 机组的运行由库温自动控制，整套设备主要电气元件采用施耐德品牌、PLC采用西门子品牌。

4.2 其他设备选择

蒸发器选择风机，冷风机外壳采用优质钢板，磷化静电喷涂工艺，耐腐蚀、外形美观。盘管采用光亮性铜管，错排式布局设计。利用机械涨管工艺，使铜管与翅片紧密结合，换热效果更好；蒸发方式选择热氟融霜。

热氟融霜的基本原理是利用压缩机排出的热氟利昂蒸气，对冷风机进行加热除霜。除霜后的氟利昂液体排入排液桶，再加压使排液桶内的氟利昂供入供液管参与制冷。除霜时，排液流向和制冷循环时的方向一致。

热氟融霜优点：

  • 大大降低制冷系统的化霜能耗，尤其是中大型制冷系统；

  • 能量利用效率高；

  • 化霜时间短；

  • 化霜后库温上升幅度小；

  • 有利于清除冷风机管壁积油，提高冷风机换热效率；

5、甘肃金昌肉类冷藏库库体设计

保鲜库库体主要由库体围护结构、保温库体、冷库保温门以及保温地面构成。库体要求具有良好的隔热性，减少外界热量对库内温度的影响，从而提高贮藏质量，降低贮藏成本。

4.1 保温材料的选用

六面体冷库，冷库板采用150mm的聚氨酯冷库板，地面保温采用容重≥27挤塑板，地面上层加水泥。

地面保温采用厚度δ=100mm 高密度挤塑板（XPS）分错铺设，挤塑板容重27± 2kg/m³。挤塑板优点是：具有较好的保温隔热性能，极高的抗压强度，良好的尺寸稳定性，较低的吸水性。挤塑聚苯乙烯泡沫板性能指标。

挤塑板

4.2 冷库门

冷库门的确定，冷库门尺寸1200mm×2400mm平移门。厚度采用δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2， 氯丁橡胶气密封条，耐低温及高温。

门框：采用铝合金型材，并有塑料冷桥，使门体内表面的冷源不易跑至门全外部。并且镶嵌式预埋钢板的设计，使得门体在保证坚固的前提下更加轻便可靠。面板采用不锈钢板，整体聚氨脂发泡。整个门体美观大方，结构简单。

轨道：选用高强度铝合金中型轨道，上导尼龙轮在轨道内行走平稳，采用独特的“浮开沉闭式” 结构，关闭时门体密封条与门框压紧，保证密封性，开启时门体自行上升，密封条离开门框，减少密封条磨损，延长使用寿命。并且利用根据杠杆原理设计的启门器，使门体在开启时十分轻便。

门樘框：高强度全铝合金门框，并有冷桥设计，可放电热丝。门框整体美观耐用，并设计一槽口，只需将门洞包边折成角尺料，便可将一边插入铝樘槽口内，安装更加简单方便。

肉类冷藏库介绍

1. 冷藏库的优点

肉类是人们日常生活中不可缺少的食物，但肉类在常温下，特别是高温下很容易变质发臭，利用冷藏库来储存肉类才能有效的保持和延长肉类的口感和鲜度。

肉类冷藏库建造温度一般在-18度才可以保证肉的新鲜，防止肉里脂肪氧化和细菌的繁殖。肉类冷藏库可以用来储藏牛羊肉、海鲜、猪肉、禽类等，不同品种的肉类储藏的温湿度也会有所不同。

2. 冷藏库的原理

肉类冷藏库在零下10度左右肉中的水分就结成冰，构成细菌不能成长发育的环境。但当肉被冻结康复时，因为温度升高和肉汁渗出，细菌又开始成长繁衍，冷藏库的温度一定要保持稳定，直到食用或加工时停止，不然就不能确保肉的质量。

3. 常见肉类冷库储藏温度

（1）冻猪肉冷库温度：-12℃，相对湿度为95~100%，时间：3~5个月；

（2）冻猪肉冷库温度：-18℃，相对湿度为95~100%，时间：8~10个月；

（3）冻猪肉冷库温度：-20℃，相对湿度为95~100%，时间：10~12个月；

（4）冻猪分割肉（包装）冷库温度：-18℃，相对湿度为95~100%，储存时间：10~12个月。
