一、甘肃金昌蔬菜（萝卜）预万博娱乐平台电脑版建造方案基础信息

甘肃金昌蔬菜（萝卜）预冷库基本信息概括

地址：甘肃金昌	冷库名称：蔬菜预冷库（萝卜）	冷库尺寸：1052.5
冷库门：聚氨酯冷库平移门	制冷剂：R22	蒸发方式：冷风机
冷库温度：0-5℃	降温时间：10h	冷凝方式：风冷式冷凝器
机组型号：ZB45	维护结构：聚氨酯喷涂	化霜方式：热氟融霜

二、甘肃金昌蔬菜（萝卜）预万博娱乐平台电脑版方案详情

1.甘肃金昌蔬菜（萝卜）预万博娱乐平台电脑版平面图

甘肃金昌蔬菜（萝卜）预万博娱乐平台电脑版
平面图

2.甘肃金昌蔬菜（萝卜）预万博娱乐平台电脑版施工项目

制冷工艺安装工程；
电气及自控系统安装工程；
系统调试交工。

3.甘肃金昌蔬菜（萝卜）预万博娱乐平台电脑版施工中采用的规范及技术标准

所有设备、材料及施工均符合下列有关规范标准：

《万博娱乐平台电脑版标准 GB 50072-2021》
《制冷设备安装工程施工及验收规范》
《机械设备安装工程施工及验收规范》
《工业管道及设备绝热工程施工及验收规范》
《工业设备及管道绝热工程质量检验评定标准》
《工业管道施工及验收规范》

4.甘肃金昌蔬菜（萝卜）预冷库主要设备配置说明

4.1 制冷压缩机

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生涡旋式压缩机。

1. 制冷压缩机品牌选用艾默生谷轮ZB系列。

2. 整套冷库采用一套艾默生谷轮压缩机组，保鲜库压缩机型号为ZB45。

3. 每套机组都包括了压缩机、油分、储液器、过滤器、压力传感器、压力控制器等。

4. 机组的运行由库温自动控制，整套设备主要电气元件采用施耐德品牌、PLC采用西门子品牌。

5. 采用涡旋压缩机多机头形式，压缩机内部具有33%、66%、100%能调，根据冷库负荷自动调节压缩机启动数量和能调，对于冷库大大的降低耗电。

4.2 库体设计

库体维护结构选用100mm的聚氨酯喷涂，聚氨酯喷涂具有以下几个优点：

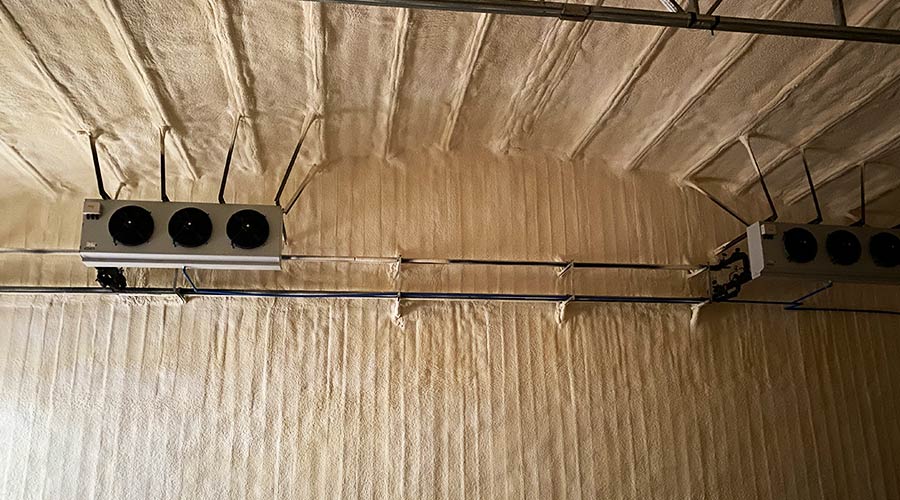

聚氨酯喷涂

对于各种形状的基材，不论是平面、立面还是顶面，不论是圆形、球形还是其他不规则形状的复杂物体，都可以直接实施喷涂发泡加工，不需昂贵的模具制造费用；
喷涂发泡成型的泡沫保温层的形状与基材物体形状一致；无接缝，绝热效果好；泡沫层外部有一层致密的保护皮层，能较好地保护内部芯材，同时还容易进行外表面的涂料涂刷和进一步修装；
生产效率高，尤其适用于大面积、异形物体的绝热处理，成型速度快，生产效率高。
粘结力:粘结能力强,能在混凝土、砖石、木材、钢材、沥青、橡胶等表面粘结牢固;
导热系数:可达到0.017-0.022W/m.k,低于岩棉、玻璃棉、聚苯板、挤塑板等建筑保温隔热材料;
憎水性能:憎水率95%以上;
密封性能:无空腔、无接缝,将建筑外围护结构完全包裹,有效的阻止了风和潮气通过缝隙流动进出建筑物,实现完全密封;
尺寸稳定:尺寸稳定性小于1%,具有一定的弹性变形能力,延伸率大于5%;
性能恒定:聚氨酯是惰性材料,与酸和碱都不发生反应,且不是虫类以及啮齿类动物的食物源,可保持材料性质及保温性能恒定;
抗风性能:抗压强度>300Kpa,抗拉强度>400Kpa,有很强的抗风揭性,且其发泡可钻入墙体缝隙,增加其抗剪性能;

地面保温层总厚度≥150mm，挤塑板容重27± 2kg/m³。

冷库门的确定，冷库门尺寸1800mm×2400mm聚氨酯半埋门，采用厚度δ=150mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2，氯丁橡胶气密封条，耐低温及高温。门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

4.3蒸发器

蒸发器选择冷风机，每间库配1台冷风机。

4.4 热氟融霜系统

热氟融霜是利用压缩机排出的具有较高温度的过热制冷剂蒸气，经过油分离器后，进入蒸发器中，将蒸发器暂时当成冷凝器，利用热工质冷凝时所放出的热量，将蒸发器表面的霜层融化。同时蒸发器内原来积存的制冷剂和润滑油，借助热工质加压或者重力排入融霜排液桶或低压循环桶。热气除霜时，冷凝器的负荷减小，冷凝器的运行也可节省部分电能。由此可见，热工质除霜是冷风机除霜经济的一种方式。

热氟融霜
