一、甘肃兰州新区24平米百合万博娱乐平台电脑版建造方案基础信息

1. 冷库规格：长：4m、宽：6m、高：3m（均为外径尺寸、以下均是）。面积：24㎡体积：72m³

2. 库体保温材料：保鲜库库体为六面体聚氨酯冷库板。

3. 冷库门规格：700*1700mm 半埋门

4. 制冷机组：艾默生谷轮压缩机ZB45

5. 散热器：风冷冷凝器

6. 蒸发器：铝排管。

7. 每日入库量：10%

8. 冷加工时间：18h

9.万博娱乐平台电脑版温度：-5℃

甘肃兰州新区24平米百合万博娱乐平台电脑版

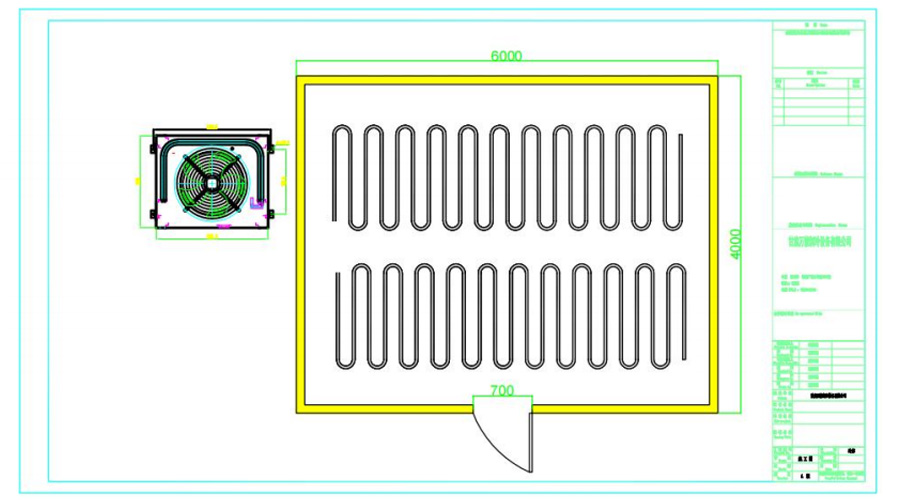

平面图

所有设备、材料及施工均符合下列有关规范标准：

4.1 制冷压缩机

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生涡旋式压缩机。整套冷库采用谷轮压缩机型号为ZB15。

4.2 库体设计

冷库六面选用厚度δ=100mm聚氨酯冷库板设计，导热系数≤0.024W/m.k，尺寸稳定性≤3（70～-30℃，48h）%，抗压强度≥160Ka，吸水率≤4（v/v）%，防火等级B2。

冷库门的确定，冷库门尺寸700mm×1700mm聚氨酯半埋门，采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2，氯丁橡胶气密封条，耐低温及高温。门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

4.3 蒸发器

蒸发器选择铝排管，铝排管主要用于10℃至-45℃冷库的制冷系统中，是各类食品冷冻、冷藏库理想的蒸发器。铝排管具有以下特点：

导热能力好：铝合金具有优良的导热能力，制冷剂的蒸发温度和铝排外表面温差会减小，蒸发温度会增高，压缩机的能效比增加，能耗减少。
结构特殊：铝合金翼片管的翼片与铝管平行，形成片状形状，成型的铝排将片状翼片管平行固定，组成了若干个平行通道，制冷系统工作时冷空气在通道内形成烟道效应，被加速下沉，对流加快，所以降温速度快，达到设定温度时压缩机停止运转，节省大量电能;
设置好，效率高：铝排的投影面积和蒸发面积比可做到一比三或一比四，一可以使单位面积的换热能力比使用壁排效率更高更节能，二它有一定的蓄冷效果，压缩机工作时的频繁启动率降低，节省一定的电能消耗。
重量轻：安装方便：铝排的重量与蒸发器面积比，是Ф38钢管六分之一左右，安装方便能节省大量结构投资，同时节省了生产结构部分的能源消耗;
制冷剂用量少：铝排使用的翼片管是外翼片内螺纹结构，制冷剂的充注量会大大减少，能节省制冷剂费用，同时节省了制冷剂生产时的能源消耗。

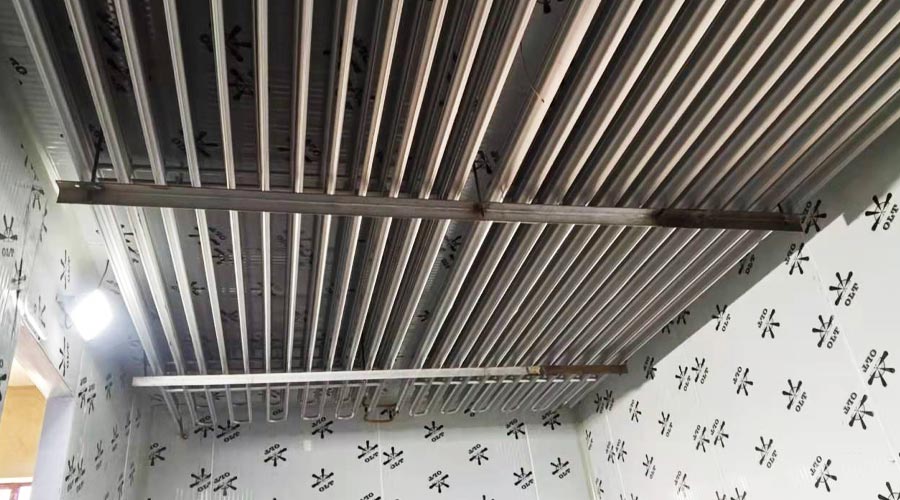

铝排管
