兰州市皋兰30平米菜花保鲜万博娱乐平台电脑版建造方案基础信息

1. 冷库规格：长：6m、宽：5m、高：3.2m（均为外径尺寸、以下均是）。面积：30㎡体积：96m³

2.万博娱乐平台电脑版温度：2-5℃

3. 库体保温材料：保鲜库库体为六面体聚氨酯冷库板。

4. 冷库门规格：700*1700mm半埋门

5. 制冷机组：艾默生谷轮压缩机ZB38。

6. 散热器：风冷冷凝器

7. 蒸发器：冷风机。

8. 化霜方式：热氟融霜

9. 每日入库量：10%

10. 冷加工时间：18h

11.冷库地址：皋兰县

一、兰州市皋兰30平米菜花保鲜万博娱乐平台电脑版方案详情

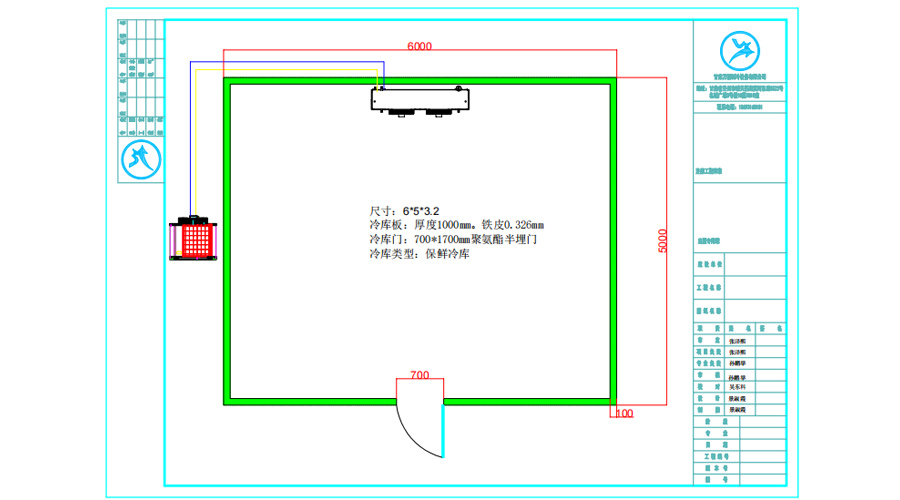

1、兰州市皋兰30平米菜花保鲜冷库平面设计图

兰州市皋兰30平米菜花保鲜万博娱乐平台电脑版
工程-万能制冷

2、兰州市皋兰30平米菜花保鲜冷库相关资料及设计方案初定

2.1室外设计参数

夏季：空调室外计算干球湿度30.5℃，室外计算湿球温度20.2℃
夏季空调日平均：25.8℃
夏季空调日较差：9℃
夏季较热月平均温度：22.2
平均风速：2.2m/s

2.2 室内设计参数

室内温度∶15℃'～35C，相对湿度∶（70%冬季），（85%夏季） 
室内较大相对湿度∶日平均不大于 90%（25℃时） 
地震地面加速度∶水平加速度不超过 0.2G，垂直加速度不超过 0.1G
电力供应; 额定电压为 380V/220V，电压波动率∶ ±7%，额定频率为 50Hz，频率波动率; ±2%，接地电阻不大于 1 Q。

2.3、设计标准

《万博娱乐平台电脑版标准 GB 50072-2021》
《制冷设备安装工程施工及验收规范》
《机械设备安装工程施工及验收规范》
《工业管道及设备绝热工程施工及验收规范》
《工业设备及管道绝热工程质量检验评定标准》
《工业管道施工及验收规范》

万博苹果版闪退

3.兰州市皋兰30平米菜花保鲜冷库制冷设备的选择

3.1 压缩机的选择

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生谷轮压缩机ZB系列。

整套冷库采用涡旋式机组，保鲜库压缩机型号为ZB38。

每套机组都包括了压缩机、油分、储液器、过滤器、压力传感器、压力控制器等。

机组的运行由库温自动控制，整套设备主要电气元件采用施耐德品牌、PLC采用西门子品牌。

采用涡旋压缩机多机头形式，压缩机内部具有33%、66%、100%能调，根据冷库负荷自动调节压缩机启动数量和能调，对于冷库大大的降低耗电。

3.2 其他设备选择

蒸发器选择风机，冷风机外壳采用优质钢板，磷化静电喷涂工艺，耐腐蚀、外形美观。盘管采用光亮性铜管，错排式布局设计。利用机械涨管工艺，使铜管与翅片紧密结合，换热效果更好；蒸发方式选择热氟融霜。

热氟融霜的基本原理是利用压缩机排出的热氟利昂蒸气，对冷风机进行加热除霜。除霜后的氟利昂液体排入排液桶，再加压使排液桶内的氟利昂供入供液管参与制冷。除霜时，排液流向和制冷循环时的方向一致。

热氟融霜优点：

大大降低制冷系统的化霜能耗，尤其是中大型制冷系统；
能量利用效率高；
化霜时间短；
化霜后库温上升幅度小；
有利于清除冷风机管壁积油，提高冷风机换热效率；

热氟融霜

4、兰州市皋兰30平米菜花保鲜冷库库体设计

保鲜库库体主要由库体围护结构、保温库体、冷库保温门以及保温地面构成。库体要求具有良好的隔热性，减少外界热量对库内温度的影响，从而提高贮藏质量，降低贮藏成本。

4.1 保温材料的选用

保鲜库体为五面体冷库，冷冻库采用100mm的聚氨酯冷库板，密度≥38kg、彩钢厚度0.326。地面采用挤塑板，上层水泥。

4.2 冷库门

冷库门的确定，冷库门尺寸700mm×1700mm 采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2，氯丁橡胶气密封条，耐低温及高温。

门框：采用铝合金型材，并有塑料冷桥，使门体内表面的冷源不易跑至门全外部。并且镶嵌式预埋钢板的设计，使得门体在保证坚固的前提下更加轻便可靠。面板采用不锈钢板，整体聚氨脂发泡。整个门体美观大方，结构简单。

轨道：选用高强度铝合金中型轨道，上导尼龙轮在轨道内行走平稳，采用独特的“浮开沉闭式” 结构，关闭时门体密封条与门框压紧，保证密封性，开启时门体自行上升，密封条离开门框，减少密封条磨损，延长使用寿命。并且利用根据杠杆原理设计的启门器，使门体在开启时十分轻便。

门樘框：高强度全铝合金门框，并有冷桥设计，可放电热丝。门框整体美观耐用，并设计一槽口，只需将门洞包边折成角尺料，便可将一边插入铝樘槽口内，安装更加简单方便。

二、花菜保鲜冷库介绍

1.花菜（果蔬）冷库保鲜环节注意事项：

消除库内不良气体。适当进行通风换气 , 把花菜（果蔬）进行呼吸作用释放出来的二氧化碳、乙烯、乙醇、乙醛等有害气体排出。除依靠通风窗排除外 , 还要在气温比较低的夜间或清晨 , 将库门打开 , 利用排风扇作用 ,将有害气体排出库外。
果筐堆码方法。冷藏库内（花菜）果蔬的堆码排列方法对空气流通有很大影响。堆码时 , 果筐之间、果筐与库墙之间都应留有一定距离 , 一般为 30 厘米～ 40 厘米 ,果筐之间要留有缝隙。果筐下面应垫木板或砖块 , 使其与地面距离为 15 厘米～ 20 厘米。果筐与库顶部也应留有一定距离 , 以利空气流通。

2.花菜（果蔬）冷库保鲜温度、湿度参考：

冷库温度控制在0.5℃~1℃，相对湿度控制在90%~95%，合理码放，温湿度控制波动范围要小，一般可贮存60天；

温度调节。控制与调节好冷藏库的温度是贮藏花菜的关键因素。花菜冷藏库的温度要根据花菜的生物学特性和贮藏特性进行调节，严格控制好冷藏库的温度，防止冷藏库的温度忽高忽低，造成花菜发生腐烂。
湿度调节。在库内相对湿度降低的情况下 , 花菜失重加大 , 出现萎蔫皱缩 , 为了使花菜保持新鲜饱满和一定硬度 , 应保持较高的相对湿度。
