青海茫崖山市20平米猪肉冷冻库设计工程-万能制冷

来源： 作者： 更新于：2023年01月13日 09时阅读：0

青海茫崖山市20平米猪肉冷冻库设计建造方案基础信息

1. 冷库规格：长：4m、宽：5m、高：3m（均为外径尺寸、以下均是）。面积：20㎡ 体积：60m³

2.万博娱乐平台电脑版 温度：-10~-18℃

3. 库体保温材料：保鲜库库体为六面体聚氨酯冷库板。

4. 冷库门规格：700*1700mm半埋门

5. 制冷机组：艾默生谷轮压缩机ZB21。

6. 散热器：风冷冷凝器

7. 蒸发器：铝排管。

8. 化霜方式：热氟融霜

9. 每日入库量：10%

10. 冷加工时间：18h

11.冷库地址：青海茫崖市

一、青海茫崖山市20平米猪肉冷冻库设计方案详情

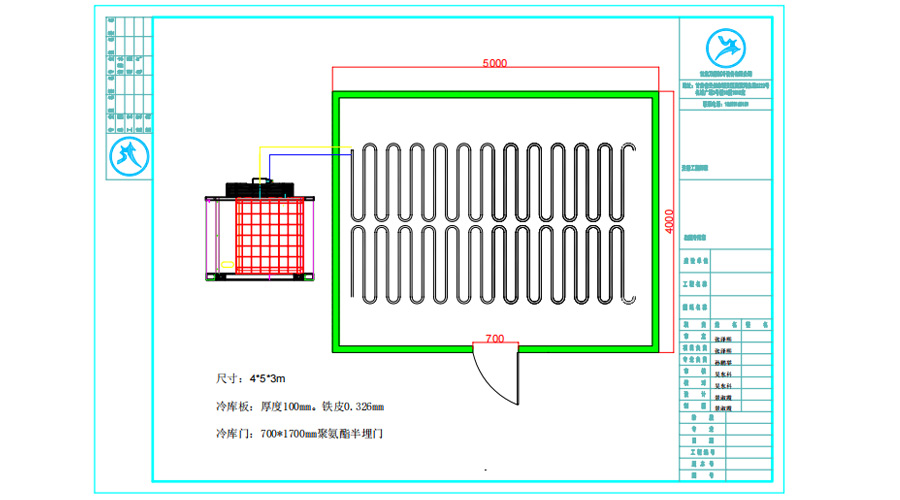

1、青海茫崖山市20平米猪肉冷冻库平面设计图

青海茫崖山市20平米猪肉冷冻库平面设计图

2、青海茫崖山市20平米猪肉冷冻库相关资料及设计方案初定

2.1室外设计参数

  • 夏季：空调室外计算干球湿度30.5℃，室外计算湿球温度20.2℃

  • 夏季空调日平均：25.8℃

  • 夏季空调日较差：9℃

  • 夏季较热月平均温度：22.2

  • 平均风速：2.2m/s

2.2 室内设计参数

  • 室内温度∶15℃'～35C，相对湿度∶（70%冬季），（85%夏季）


  • 室内较大相对湿度∶日平均不大于 90%（25℃时）


  • 地震地面加速度∶水平加速度不超过 0.2G，垂直加速度不超过 0.1G

  • 电力供应; 额定电压为 380V/220V，电压波动率∶ ±7%，额定频率为 50Hz，频率波动率; ±2%，接地电阻不大于 1 Q。

2.3、设计标准

  • 《万博娱乐平台电脑版 标准 GB 50072-2021》

  • 《制冷设备安装工程施工及验收规范》

  • 《机械设备安装工程施工及验收规范》

  • 《工业管道及设备绝热工程施工及验收规范》

  • 《工业设备及管道绝热工程质量检验评定标准》

  • 《工业管道施工及验收规范》

  • 用户需求

冷冻库

3、青海茫崖山市猪肉冷冻库制冷设备选择

3.1 压缩机的选择

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用欧莱特OLT800SL-T/8HP。

3.2 其他设备选择

蒸发器选择D系列冷风机，冷风机外壳采用优质钢板，磷化静电喷涂工艺，耐腐蚀、外形美观。盘管采用光亮性铜管，错排式布局设计。利用机械涨管工艺，使铜管与翅片紧密结合，换热效果更好；蒸发方式选择热氟融霜。

热氟融霜的基本原理是利用压缩机排出的热氟利昂蒸气，对冷风机进行加热除霜。除霜后的氟利昂液体排入排液桶，再加压使排液桶内的氟利昂供入供液管参与制冷。除霜时，排液流向和制冷循环时的方向一致。

热氟融霜优点：

  • 大大降低制冷系统的化霜能耗，尤其是中大型制冷系统；

  • 能量利用效率高；

  • 化霜时间短；

  • 化霜后库温上升幅度小；

  • 有利于清除冷风机管壁积油，提高冷风机换热效率；

热氟融霜

4、青海茫崖山市20平米猪肉冷冻库库体设计

保鲜库库体主要由库体围护结构、保温库体、冷库保温门以及保温地面构成。库体要求具有良好的隔热性，减少外界热量对库内温度的影响，从而提高贮藏质量，降低贮藏成本。

4.1 保温材料的选用

冷冻库库体为六面体冷库，冷冻库采用150mm的聚氨酯冷库板，密度≥38kg、彩钢厚度0.326。

4.2 冷库门

冷库门的确定，冷库门尺寸700mm×1700mm平移门。厚度采用δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2， 氯丁橡胶气密封条，耐低温及高温。

门框：采用铝合金型材，并有塑料冷桥，使门体内表面的冷源不易跑至门全外部。并且镶嵌式预埋钢板的设计，使得门体在保证坚固的前提下更加轻便可靠。面板采用不锈钢板，整体聚氨脂发泡。整个门体美观大方，结构简单。

轨道：选用高强度铝合金中型轨道，上导尼龙轮在轨道内行走平稳，采用独特的“浮开沉闭式” 结构，关闭时门体密封条与门框压紧，保证密封性，开启时门体自行上升，密封条离开门框，减少密封条磨损，延长使用寿命。并且利用根据杠杆原理设计的启门器，使门体在开启时十分轻便。

门樘框：高强度全铝合金门框，并有冷桥设计，可放电热丝。门框整体美观耐用，并设计一槽口，只需将门洞包边折成角尺料，便可将一边插入铝樘槽口内，安装更加简单方便。

二、猪肉冷库保鲜方法介绍

猪肉冷藏库

1、猪肉冷库温湿度要求

猪肉在冷藏库内贮藏的温度为-18℃，相对湿度为90%，贮藏期间要保证冷库的温湿度恒定，在此条件下猪肉的贮藏时间为6个月左右。

2、肉类冷库贮藏注意事项

  • 储藏期间库门要关严实，避免冷库内冷量的流失；

  • 减少不必要的进库次数和冷库内部作业时间，人体和货物的进出、库门的开关都会对库温、湿度造成影响；

  • 冷库制冷的蒸发器要注意经常除霜，以免影响制冷效果。

3、冷藏库优势

肉类冷冻库储藏现标准主要以-18℃为标准。主要以储藏羊肉、羊肉、牛肉及禽类肉品在-18℃环境中对微生物及酶的影响微生物的影响。

在低温下微生物物质代谢过程中各种生化反应减缓，因而微生物的生长繁殖就逐渐减慢。温度下降至冻结点以下时，微生物及其周围介质中水分被冻结，使细胞质粘度增大，电解质浓度增高，细胞的pH值和胶体状态改变，使细胞变性，加之冻结的机械作用细胞膜受损伤，这些内外环境的改变是微生物代谢活动受阻或致死的直接原因。

贮藏管理要求：温度-18℃，相对湿度85-90%，贮藏时间8个月以上

4、冷藏库安装案例图

冷藏库


冷藏库


通渭县猪肉冷冻库库体外观实拍
