甘肃31平米蔬菜保鲜冷库肉类冷藏库设计工程-万能制冷

来源： 作者： 更新于：2022年12月29日 03时阅读：0

项目基本信息

外尺寸/m

2.5*4.5*2.7

冷库面积/㎡

11.25

冷库类型

冷藏库

内尺寸/m

2.3*4.3*2.5

冷库体积/m³

30.375

货物存放名称

肉类

外尺寸/m

4.44*4.5*2.7

冷库面积/㎡

19.9

冷库类型

保鲜库

内尺寸/m

4.24*4.3*2.5

冷库体积/m³

53.946

货物存放名称

果蔬

库温/℃

-18/0

蒸发温度/℃

-28/-10

降温时间/h

18

冷藏库总入库量/T

3.9

冷藏库板规格/mm

100

冷藏库间数

1

日入库量（按照总入库量的10%计算）/T

0.3

保鲜库总入库量/T

5.5

日入库量（按照总入库量的10%计算）/T

0.5

保鲜库间数

2

铁皮规格/mm

0.326

密度（kg/m³）

400/300

预估日用电量/KW

31.52

机组型号

ZB38/ZB21

系数

0.4

功率/KW

7.88

蒸发方式

冷风机

制冷剂

R22

冷库门型号

聚氨酯平移门

冷凝方式

风冷冷凝器

电压/V

380

冷库门尺寸/mm

1000*2100

化霜方式

热氟化霜

地址

甘肃

一、工程设计

1、甘肃31平米蔬菜保鲜冷库肉类冷藏库平面设计图


2、相关资料及设计方案初定

2.1室外设计参数

  • 夏季：空调室外计算干球湿度30.5℃，室外计算湿球温度20.2℃

  • 夏季空调日平均：25.8℃

  • 夏季空调日较差：9℃

  • 夏季较热月平均温度：22.2

  • 平均风速：2.2m/s

2.2 室内设计参数

  • 室内温度∶15℃'～35C，相对湿度∶（70%冬季），（85%夏季）


  • 室内较大相对湿度∶日平均不大于 90%（25℃时）


  • 地震地面加速度∶水平加速度不超过 0.2G，垂直加速度不超过 0.1G

  • 电力供应; 额定电压为 380V/220V，电压波动率∶ ±7%，额定频率为 50Hz，频率波动率; ±2%，接地电阻不大于 1 Q。

2.3 各间设计基础参数

序号

冷间名称

建筑轴线尺寸长m×宽m×高m

单间理论计算吨位T

单间入库量%

单间入库量T

入库温度℃

出库温度℃

冷却时间h

1

保鲜库

4.44*4.5*2.7

5.5T

10%

0.5

25

0

18

2

冷藏库

2.5*4.5*2.7

3.9T

10%

0.3

25

-18

18

2.4、设计标准

  • 《万博娱乐平台电脑版 标准 GB 50072-2021》

  • 《制冷设备安装工程施工及验收规范》

  • 《机械设备安装工程施工及验收规范》

  • 《工业管道及设备绝热工程施工及验收规范》

  • 《工业设备及管道绝热工程质量检验评定标准》

  • 《工业管道施工及验收规范》

  • 用户需求


3、制冷设备选择

3.1 压缩机的选择

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生谷轮压缩机ZB系列。冷库采用汉钟螺杆式压缩机型号为ZB38/ZB21。


序号

名称

设备型号

主要技术参数描述、技术指标

单位

数量

品牌

备注

冷藏库

艾默生谷轮

ZB38

谷轮涡旋式压缩机，单台冷量：7.92蒸发温度-10℃

台

1

每库一台

保鲜库

艾默生谷轮

ZB21

谷轮涡旋式压缩机，单台冷量：4.63蒸发温度-10℃

台

2

每库一台

3.2 其他设备选择

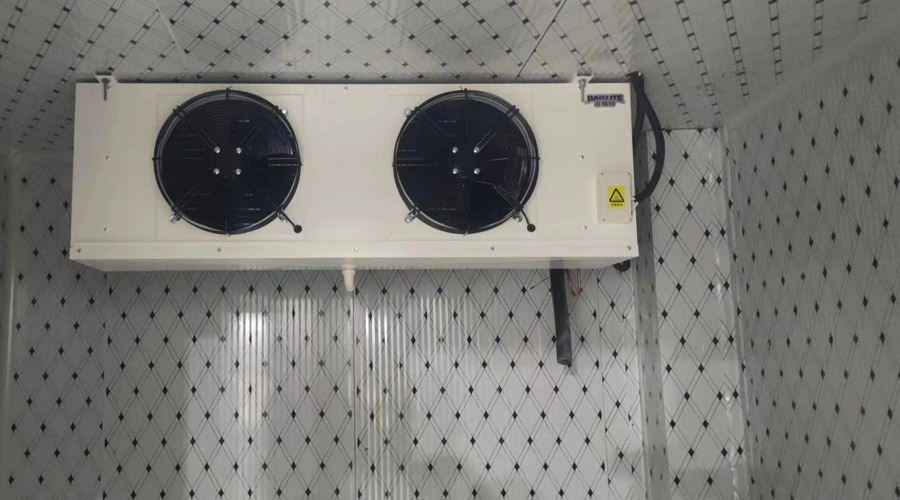

蒸发器选择风机，冷风机外壳采用优质钢板，磷化静电喷涂工艺，耐腐蚀、外形美观。盘管采用光亮性铜管，错排式布局设计。利用机械涨管工艺，使铜管与翅片紧密结合，换热效果更好；蒸发方式选择热敷融霜。

热氟融霜的基本原理是利用压缩机排出的热氟利昂蒸气，对冷风机进行加热除霜。除霜后的氟利昂液体排入排液桶，再加压使排液桶内的氟利昂供入供液管参与制冷。除霜时，排液流向和制冷循环时的方向一致。

热氟融霜优点：

  • 大大降低制冷系统的化霜能耗，尤其是中大型制冷系统；

  • 能量利用效率高；

  • 化霜时间短；

  • 化霜后库温上升幅度小；

  • 有利于清除冷风机管壁积油，提高冷风机换热效率；


4、库体设计

保鲜库库体主要由库体围护结构、保温库体、冷库保温门以及保温地面构成。库体要求具有良好的隔热性，减少外界热量对库内温度的影响，从而提高贮藏质量，降低贮藏成本。

4.1 保温材料的选用

保鲜库库体保温选用厚度δ=100mm聚氨酯冷库板，聚氨酯保温材料设计容重 40±2kg/m³，导热系数≤0.024W/m.k，尺寸稳定性≤3（70～-30℃，48h）%，抗压强度≥160Ka，吸水率≤4（v/v）%，防火等级B2。

4.2 冷库门

冷库门的确定，冷库门尺寸1000mm×2100mm 采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2， 氯丁橡胶气密封条，耐低温及高温。

门框：采用铝合金型材，并有塑料冷桥，使门体内表面的冷源不易跑至门全外部。并且镶嵌式预埋钢板的设计，使得门体在保证坚固的前提下更加轻便可靠。面板采用不锈钢板，整体聚氨脂发泡。整个门体美观大方，结构简单。

轨道：选用高强度铝合金中型轨道，上导尼龙轮在轨道内行走平稳，采用独特的“浮开沉闭式” 结构，关闭时门体密封条与门框压紧，保证密封性，开启时门体自行上升，密封条离开门框，减少密封条磨损，延长使用寿命。并且利用根据杠杆原理设计的启门器，使门体在开启时十分轻便。

门樘框：高强度全铝合金门框，并有冷桥设计，可放电热丝。门框整体美观耐用，并设计一槽口，只需将门洞包边折成角尺料，便可将一边插入铝樘槽口内，安装更加简单方便。

二、蔬菜肉类冷库安装案例图


土豆冷库▲


西红柿冷库▲


西蓝花冷库▲


花菜冷库▲


芹菜冷库▲


海鲜冷藏库▲


冻货冷藏库▲
