甘肃100平米肉类冷冻库设计工程-万能制冷

来源：作者：更新于：2022年12月29日 10时阅读：0

项目基本信息
冷库类型	冷冻库	蒸发方式	铝排管	功率/KW	9.5
货物名称	肉类	冷凝方式	风冷冷凝器	预估日用电量/KW	38
外尺寸/m	12.583.5	机组型号	ZFI68	库温/℃	-25
内尺寸/m	12.37.83.2	降温时间/h	18	冷库门型号	聚氨酯平移门
冷库面积/㎡	100	冷库间数	1	冷库门尺寸/mm	1200*2100
冷库体积/m³	350	系数	0.4	密度（kg/m³）	400
蒸发温度/℃	-35	制冷剂	R22	地址	甘肃
总入库量/T	50.7	日入库量（按照总入库量的10%计算）/T			5

一、工程设计

1、甘肃100平米肉类冷冻库平面设计图

2、相关资料及设计方案初定

2.1室外设计参数

夏季：空调室外计算干球湿度30.5℃，室外计算湿球温度20.2℃
夏季空调日平均：25.8℃
夏季空调日较差：9℃
夏季较热月平均温度：22.2
平均风速：2.2m/s

2.2 室内设计参数

室内温度∶15℃'～35C，相对湿度∶（70%冬季），（85%夏季） 
室内较大相对湿度∶日平均不大于 90%（25℃时） 
地震地面加速度∶水平加速度不超过 0.2G，垂直加速度不超过 0.1G
电力供应; 额定电压为 380V/220V，电压波动率∶ ±7%，额定频率为 50Hz，频率波动率; ±2%，接地电阻不大于 1 Q。

2.3 各间设计参数

序号	冷间名称	建筑轴线尺寸长m×宽m×高m	单间理论计算吨位T	单间入库量%	单间入库量T	入库温度℃	出库温度℃	冷却时间h
1	冷冻库	12.583.5	50.7	10%	5	-10	-25	18

2.4、设计标准

《万博娱乐平台电脑版标准 GB 50072-2021》
《制冷设备安装工程施工及验收规范》
《机械设备安装工程施工及验收规范》
《工业管道及设备绝热工程施工及验收规范》
《工业设备及管道绝热工程质量检验评定标准》
《工业管道施工及验收规范》
用户需求

通渭县猪肉冷冻库库体外观实拍

3、制冷设备选择

3.1 压缩机的选择

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用低温艾默生涡旋压缩机。冷库采用涡旋式压缩机型号为ZFI68。

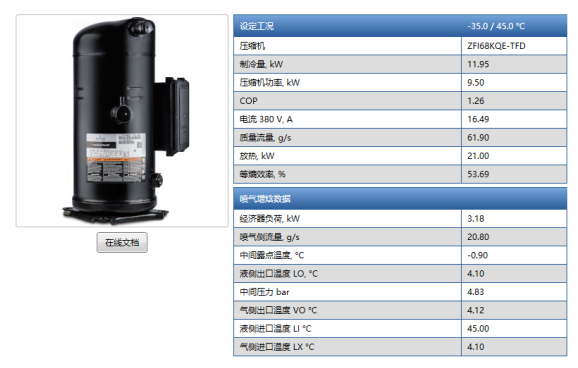

所选压缩机组的技术参数

序号	名称	设备型号	主要技术参数描述、技术指标	单位	数量	品牌	备注
冷藏库	艾默生谷轮	ZFI68	谷轮涡旋式压缩机，单台冷量：11.95 蒸发温度-35℃	台	1		每库一台

ZFI压缩机特点及优势

(1)全年保持高能效

• 秉承谷轮特有的柔性涡旋设计, 依靠离心力使涡旋盘互相啮合, 在保证高效运行的同时降低了气体泄漏

• ZFI系列压缩机可以在低至4.4°C冷凝温度下运行, 提供高的季节能效比

• 压缩机上自带动态排气阀可根据要求调整压缩机排气压力, 防止压缩机内气体的再压缩, 在高压比的情况下可观的提高能效

• 喷气增焓技术使ZFI压缩机在低温应用时能效比高于单级压缩机,具有卓越性能

(2)结构紧凑

• 谷轮涡旋压缩机体积小, 可使机组设计紧凑

• 单台压缩机冷量增大, 使制冷系统重量减轻, 体积缩小

(3)稳定可靠

• 谷轮柔性涡旋设计提高压缩机承受液击能力, 使液体和固体杂质直接通过而不引起损坏

• 体积小, 重量轻, 便于维护及维修, 易于设计

• 使用无氯制冷剂同样达到较佳运行效果

• 谷轮涡旋压缩机设计具有与生俱来的可靠性优势: 相对于活塞式压缩机减少70%的运动部件，轴向和径向柔性提供更高的液体容忍能力全封闭设计减少泄漏的可能性

• 重新设计的吸气流道降低油循环率, 增强电机冷却能力

(4)压缩机保护

• ZFI系列压缩机都带有内置电机保护以防止缺相或制冷剂充注不足造成的电机过热

• ZFI系列可选配艾默生EVI喷气增焓附件以控制喷气增焓回路,同时确保压缩机处在安全的排气温度下运行

(5)平稳运行

• 连续的压缩过程使压缩机运行平稳; 相对于活塞压缩振动更小。

(6)实现无可匹敌的能效比: 5%-20% 提高

• 优化设计的电机, 涡旋盘以及轴承使全年能耗达到较小

• 加工精密的涡旋盘提供较高的等熵效率, 且随时间磨合实现更高的性能

• 较新的阀门技术可以根据运行环境调节涡旋的压缩比, 显著提高低环境温度下的性能

• 在低温工况下,使用喷气增焓技术可以提高平均50%的系统制冷能力以及20%的能效比。

3.2 其他设备选择

蒸发器选择铝排管，铝排管主要用于10℃至-45℃冷库的制冷系统中，是各类食品冷冻、冷藏库理想的蒸发器。铝排管具有以下特点：

导热能力好：铝合金具有优良的导热能力，制冷剂的蒸发温度和铝排外表面温差会减小，蒸发温度会增高，压缩机的能效比增加，能耗减少。
结构特殊：铝合金翼片管的翼片与铝管平行，形成片状形状，成型的铝排将片状翼片管平行固定，组成了若干个平行通道，制冷系统工作时冷空气在通道内形成烟道效应，被加速下沉，对流加快，所以降温速度快，达到设定温度时压缩机停止运转，节省大量电能;
设置好，效率高：铝排的投影面积和蒸发面积比可做到一比三或一比四，一可以使单位面积的换热能力比使用壁排效率更高更节能，二它有一定的蓄冷效果，压缩机工作时的频繁启动率降低，节省一定的电能消耗。
重量轻：安装方便：铝排的重量与蒸发器面积比，是Ф38钢管六分之一左右，安装方便能节省大量结构投资，同时节省了生产结构部分的能源消耗;
制冷剂用量少：铝排使用的翼片管是外翼片内螺纹结构，制冷剂的充注量会大大减少，能节省制冷剂费用，同时节省了制冷剂生产时的能源消耗。

冷藏库铝排管
