定西360平粉条保鲜万博娱乐平台电脑版工程-万能制冷

来源：作者：更新于：2022年12月03日 09时阅读：0

定西360平粉条保鲜万博娱乐平台电脑版工程信息

单间冷库尺寸	8.610.54.5	冷库类型	保鲜库
冷库间数	4	货物存放类型	粉条
冷库门型号	聚氨酯平移门	机组型号	RC-180B
制冷剂	R22	冷凝方式	蒸发式冷凝器
降温时间/h	24	地址	定西市

一、工程设计

1、定西360平粉条保鲜冷库平面设计图

2、设计标准

《万博娱乐平台电脑版标准 GB 50072-2021》
《制冷设备安装工程施工及验收规范》
《机械设备安装工程施工及验收规范》
《工业管道及设备绝热工程施工及验收规范》
《工业设备及管道绝热工程质量检验评定标准》
《工业管道施工及验收规范》
用户需求

3、制冷设备选择

3.1 压缩机的选择

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用汉钟螺杆压缩机，压缩机型号为RC-180B。

3.2 其他设备选择

蒸发器选择DD250系列冷风机，冷风机外壳采用优质钢板，磷化静电喷涂工艺，耐腐蚀、外形美观。盘管采用光亮性铜管，错排式布局设计。利用机械涨管工艺，使铜管与翅片紧密结合，换热效果更好；蒸发方式选择水冲霜。

4、库体设计

保鲜库库体主要由库体围护结构、保温库体、冷库保温门以及保温地面构成。库体要求具有良好的隔热性，减少外界热量对库内温度的影响，从而提高贮藏质量，降低贮藏成本。

4.1 保温材料的选用

保鲜库库体保温选用厚度δ=150mm聚氨酯冷库板，聚氨酯保温材料设计容重 40±2kg/m³，导热系数≤0.024W/m.k，尺寸稳定性≤3（70～-30℃，48h）%，抗压强度≥160Ka，吸水率≤4（v/v）%，防火等级B2。

4.2 冷库门

冷库门的确定，冷库门尺寸2400mm×2600mm 采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2，氯丁橡胶气密封条，耐低温及高温。

门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

门框：采用铝合金型材，并有塑料冷桥，使门体内表面的冷源不易跑至门全外部。并且镶嵌式预埋钢板的设计，使得门体在保证坚固的前提下更加轻便可靠。面板采用不锈钢板，整体聚氨脂发泡。整个门体美观大方，结构简单。

轨道：选用高强度铝合金中型轨道，上导尼龙轮在轨道内行走平稳，采用独特的“浮开沉闭式” 结构，关闭时门体密封条与门框压紧，保证密封性，开启时门体自行上升，密封条离开门框，减少密封条磨损，延长使用寿命。并且利用根据杠杆原理设计的启门器，使门体在开启时十分轻便。

门樘框：高强度全铝合金门框，并有冷桥设计，可放电热丝。门框整体美观耐用，并设计一槽口，只需将门洞包边折成角尺料，便可将一边插入铝樘槽口内，安装更加简单方便。

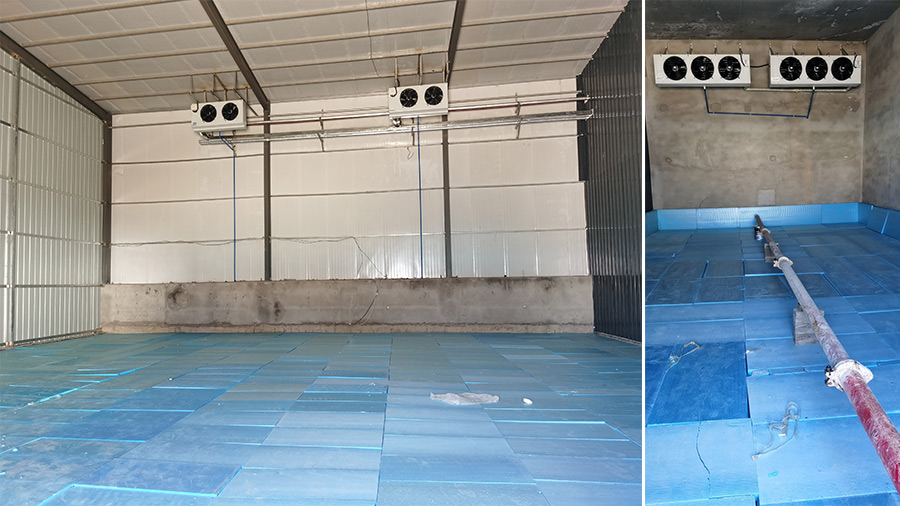

4.3 挤塑板

定西360平粉条保鲜冷库

优良的保温隔热性：具有高热阻、低线性、膨胀比低的特点，其结构的闭孔率达到了99%以上，形成真空层，避免空气流动散热，确保其保温性能的持久和稳定，相对于发泡聚氨酯80%的闭孔率，领先优势不言而喻。实践证明20mm厚的XPS挤塑保温板，其保温效果相当于50mm厚发泡聚苯乙烯，120mm厚水泥珍珠岩。因此本材料是目前建筑保温佳之选。
卓越的高强度抗压性：由于XPS板的特殊结构，其抗压强度极高、抗冲击性极强，根据XPS的不同型号及厚度其抗压强度达到150～500Kpa以上，能承受各系统地面荷载，广泛应用于地热工程、高速公路、机场跑道、广场地面、大型冷库及车内装饰保温等领域。　　
优质的憎水、防潮性：吸水率是衡量保温材料的一个重要参数。保温材料吸水后保温性能随之下降，在低温情况下，吸入的水极易结冰，破坏了保温材料的结构，从而使板材的抗压及保温性能下降。由于聚苯乙烯分子结构本身不吸水，板材分子结构稳定，无间隙，解决了其它材料漏水、渗透、结霜、冷凝等问题。
质地轻、使用方便：XPS板的完全闭孔式发泡化学结构与其蜂窝状物理结构，使其具有轻质、高强度的特性，便于切割、运输，且不易破损、安装方便。
稳定性、防腐性好：长时间的使用中，不老化、不分解、不产生有害物质，其化学性能极其稳定，不会因吸水和腐蚀等导致降解，使其性能下降，在高温环境下仍能保持其优越的性能，根据有关资料介绍，XPS挤塑保温板即使使用30～40年，仍能保持优异的性能，且不会发生分解或霉变，没有有毒物质的挥发。‘
