临夏759平米药材保鲜万博娱乐平台电脑版 工程信息

冷库尺寸	33*23*6	冷库类型	保鲜库
冷库温度	0-5℃	货物存放类型	药材
制冷剂	R22	冷凝方式	蒸发式冷凝器
密度（kg/m³）	300	日入库量（按照总入库量的10%计算）/T	71.5
化霜方式	水冲霜	蒸发方式	冷风机

一、工程设计

1、759平米药材保鲜冷库平面设计图

2、设计标准

• 《万博娱乐平台电脑版 标准 GB 50072-2021》

• 《制冷设备安装工程施工及验收规范》

• 《机械设备安装工程施工及验收规范》

• 《工业管道及设备绝热工程施工及验收规范》

• 《工业设备及管道绝热工程质量检验评定标准》

• 《工业管道施工及验收规范》

• 用户需求

3、制冷设备选择

3.1 压缩机的选择

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生压缩机ZB系列。冷库采用涡旋式压缩机型号为ZB150KQ。

3.2 其他设备选择

蒸发器选择DD140系列冷风机，冷风机外壳采用优质钢板，磷化静电喷涂工艺，耐腐蚀、外形美观。盘管采用光亮性铜管，错排式布局设计。利用机械涨管工艺，使铜管与翅片紧密结合，换热效果更好；除霜方式选择水冲霜。

4、库体设计

保鲜库库体主要由库体围护结构、保温库体、冷库保温门以及保温地面构成。库体要求具有良好的隔热性，减少外界热量对库内温度的影响，从而提高贮藏质量，降低贮藏成本。

4.1 库板的选用

冷库选用厚度δ=100mm聚氨酯现场喷涂设计，聚氨酯保温材料设计容重 36±2kg/m³，导热系数≤0.024W/m.k，尺寸稳定性≤3（70～-30℃，48h）%，抗压强度≥160Ka，吸水率≤4（v/v）%，防火等级B2。

聚氨酯喷涂优点：

1. 适用于大面积、异形物体的绝热处理，成型速度快，生产效率高。

2. 粘结能力强,能在混凝土、砖石、木材、钢材、沥青、橡胶等表面粘结牢固;

3. 性能恒定:聚氨酯是惰性材料,与酸和碱都不发生反应,且不是虫类以及啮齿类动物的食物源,可保持材料性质及保温性能恒定;

4. 抗风性能:抗压强度>300Kpa,抗拉强度>400Kpa,有很强的抗风揭性,且其发泡可钻入墙体缝隙,增加其抗剪性能;

5. 密封性能:无空腔、无接缝,将建筑外围护结构完全包裹,有效的阻止了风和潮气通过缝隙流动进出建筑物,实现完全密封;

4.2 冷库门

冷库门的确定，冷库门尺寸1600mm×1400mm 采用厚度δ=150mm 聚氨酯电动双开门，聚氨酯容重 40±2kg/m³，防火等级B2， 氯丁橡胶气密封条，耐低温及高温。

门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

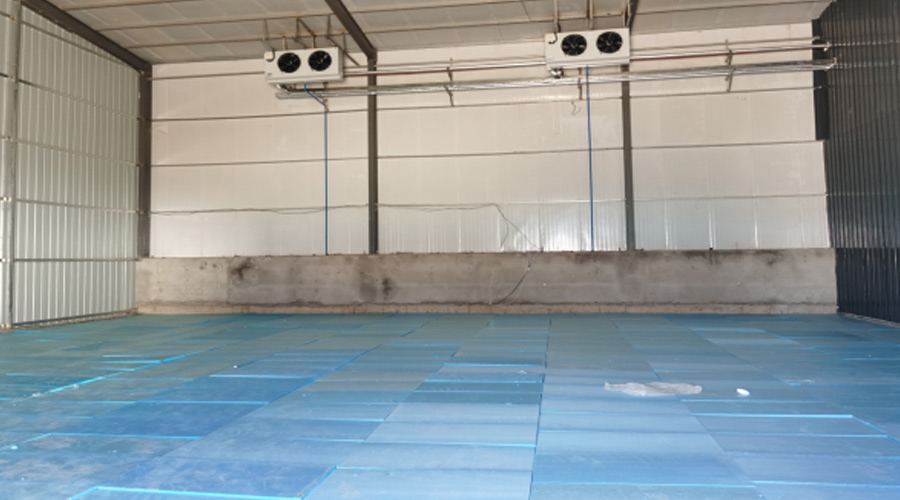

4.3 挤塑板

1、优良的保温隔热性

具有高热阻、低线性、膨胀比低的特点，其结构的闭孔率达到了99%以上，形成真空层，避免空气流动散热，确保其保温性能的持久和稳定，相对于发泡聚氨酯80%的闭孔率，领先优势不言而喻。实践证明20mm厚的XPS挤塑保温板，其保温效果相当于50mm厚发泡聚苯乙烯，120mm厚水泥珍珠岩。因此本材料是目前建筑保温的优选。

2、卓越的高强度抗压性

由于XPS板的特殊结构，其抗压强度极高、抗冲击性极强，根据XPS的不同型号及厚度其抗压强度达到150～500Kpa以上，能承受各系统地面荷载，广泛应用于地热工程、高速公路、机场跑道、广场地面、大型冷库及车内装饰保温等领域。

3、优质的憎水、防潮性

吸水率是衡量保温材料的一个重要参数。保温材料吸水后保温性能随之下降，在低温情况下，吸入的水极易结冰，破坏了保温材料的结构，从而使板材的抗压及保温性能下降。由于聚苯乙烯分子结构本身不吸水，板材分子结构稳定，无间隙，解决了其它材料漏水、渗透、结霜、冷凝等问题。

4、质地轻、使用方便

XPS板的完全闭孔式发泡化学结构与其蜂窝状物理结构，使其具有轻质、高强度的特性，便于切割、运输，且不易破损、安装方便。

5、稳定性、防腐性好

长时间的使用中，不老化、不分解、不产生有害物质，其化学性能极其稳定，不会因吸水和腐蚀等导致降解，使其性能下降，在高温环境下仍能保持其优越的性能，根据有关资料介绍，XPS挤塑保温板即使使用30～40年，仍能保持优异的性能，且不会发生分解或霉变，没有有毒物质的挥发。
