一、工程设计

陇南冻货万博娱乐平台电脑版

3.1 压缩机的选择

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用艾默生涡旋式压缩机。整套冷库采用谷轮压缩机型号为ZB38.

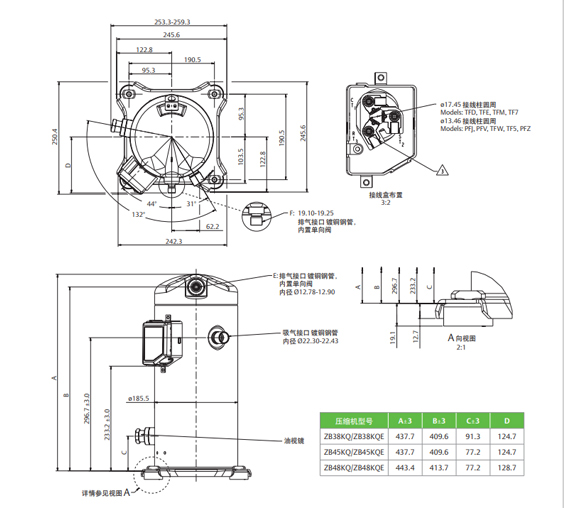

艾默生涡旋压缩机

3.2 其他设备选择

蒸发器选择铝排管，铝排管主要用于10℃至-45℃冷库的制冷系统中，是各类食品冷冻、冷藏库理想的蒸发器。铝排管具有以下特点：

导热能力好：铝合金具有优良的导热能力，制冷剂的蒸发温度和铝排外表面温差会减小，蒸发温度会增高，压缩机的能效比增加，能耗减少。
结构特殊：铝合金翼片管的翼片与铝管平行，形成片状形状，成型的铝排将片状翼片管平行固定，组成了若干个平行通道，制冷系统工作时冷空气在通道内形成烟道效应，被加速下沉，对流加快，所以降温速度快，达到设定温度时压缩机停止运转，节省大量电能;
设置好，效率高：铝排的投影面积和蒸发面积比可做到一比三或一比四，一可以使单位面积的换热能力比使用壁排效率更高更节能，二它有一定的蓄冷效果，压缩机工作时的频繁启动率降低，节省一定的电能消耗。
重量轻：安装方便：铝排的重量与蒸发器面积比，是Ф38钢管六分之一左右，安装方便能节省大量结构投资，同时节省了生产结构部分的能源消耗;
制冷剂用量少：铝排使用的翼片管是外翼片内螺纹结构，制冷剂的充注量会大大减少，能节省制冷剂费用，同时节省了制冷剂生产时的能源消耗。

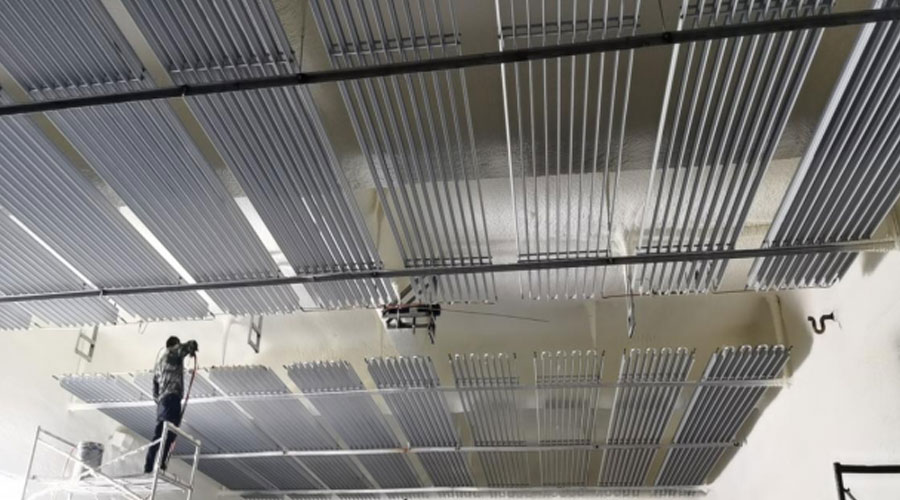

冷藏库铝排管

4.1保温材料

冷库六面选用厚度δ=100mm聚氨酯冷库板设计，导热系数≤0.024W/m.k，尺寸稳定性≤3（70～-30℃，48h）%，抗压强度≥160Ka，吸水率≤4（v/v）%，防火等级B2。

4.2 冷库门

冷库门的确定，冷库门尺寸700mm×1700mm聚氨酯半埋门，采用厚度δ=100mm 聚氨酯彩钢夹心冷库板制作，聚氨酯容重 40±2kg/m³，防火等级B2，氯丁橡胶气密封条，耐低温及高温。

门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

5.1 照明

冷库库房内采用冷库用 LED 冷光源照明灯，具有亮度高、密封性好、安全可靠等优点。

5.2 电缆敷设

设备选线按照芯线长期工作温度不超过 65℃，敷设处环境温度不超过 40℃，另加 5-10的余量选择电缆，采用 BVR 型电缆(铜芯电缆)沿库顶线槽或 PVC 管暗敷至用电设备。电气线路穿过建筑物的隔热层时，采取可靠的防火和防止冷桥的措施。

5.3 库温的控制

氟利昂制冷系统库温控制为自动控制，操作人员设定好库房温度后，自动控制房间温度及制冷设备的开停，同时采用精创电气品牌温湿度控制器。
