甘肃1620立方西兰花保鲜库设计工程信息

冷库尺寸	2013.56	冷库类型	保鲜库
冷库温度	0-5℃	货物存放类型	西兰花
冷库门型号	聚氨酯平移门	机组型号	RC2-300B
制冷剂	R22	冷凝方式	冷却塔冷凝
化霜方式	水冲霜	蒸发方式	冷风机

一、工程设计

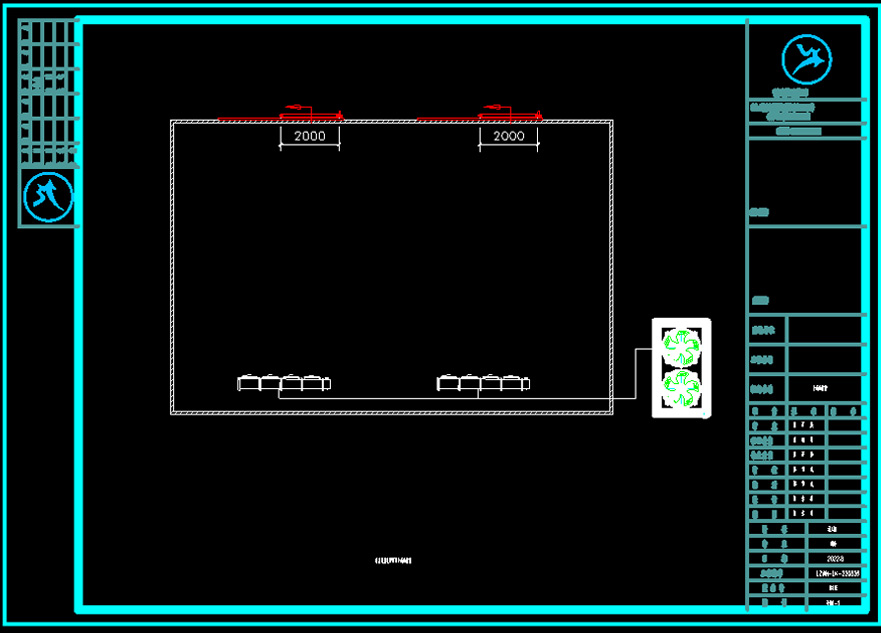

1、1620立方西兰花保鲜库平面设计图

1620西兰花万博娱乐平台电脑版

2、设计标准

《万博娱乐平台电脑版标准 GB 50072-2021》
《制冷设备安装工程施工及验收规范》
《机械设备安装工程施工及验收规范》
《工业管道及设备绝热工程施工及验收规范》
《工业设备及管道绝热工程质量检验评定标准》
《工业管道施工及验收规范》
用户需求

3、制冷设备选择

3.1 压缩机的选择

制冷系统依照经济、适用，便于后续维护保养的原则选择。本制冷系统采用单机单控方案，制冷设备分别对应单间冷库。制冷剂采用二氟一氯甲烷（氟利昂 R22），具有无毒、无味、不燃的优点。

据计算冷库的制冷压缩机品牌选用汉钟压缩机RC系列。冷库采用汉钟螺杆式压缩机型号为RC-300B。

汉钟压缩机

3.2 其他设备选择

蒸发器选择星星XBDLS-48/210 8台和星星XBDLS-24/105 2台。蒸发器的除霜方式选择水冲霜。水冲霜的工作原理是通过喷淋装置向蒸发器表面喷淋使霜层雾化，然后一并由排水管排出，该方案效率较高操作程序简单，库温波动小。

4、库体设计

保鲜库库体主要由库体围护结构、保温库体、冷库保温门以及保温地面构成。库体要求具有良好的隔热性，减少外界热量对库内温度的影响，从而提高贮藏质量，降低贮藏成本。

4.1 保温材料的选用

保鲜库库板外墙选用厚度δ=100mm聚氨酯机制板，中间隔板选用厚度δ=100mm聚氨酯冷库板，彩钢板厚度δ≥0.5mm，聚氨酯保温材料设计容重 40±2kg/m³，导热系数≤0.024W/m.k，尺寸稳定性≤3（70～-30℃，48h）%，抗压强度≥160Ka，吸水率≤4（v/v）%，防火等级B2。

4.2 冷库门

冷库门的确定，冷库门尺寸2600mm×2800mm 采用厚度δ=150mm 聚氨酯电动双开门，聚氨酯容重 40±2kg/m³，防火等级B2，氯丁橡胶气密封条，耐低温及高温。

门内配有安全锁扣自解除装置，安全锁杆在库内可自由脱开，以防操作人员被误锁在库内。

门框：采用铝合金型材，并有塑料冷桥，使门体内表面的冷源不易跑至门全外部。并且镶嵌式预埋钢板的设计，使得门体在保证坚固的前提下更加轻便可靠。面板采用不锈钢板，整体聚氨脂发泡。整个门体美观大方，结构简单。

轨道：选用高强度铝合金中型轨道，上导尼龙轮在轨道内行走平稳，采用独特的“浮开沉闭式” 结构，关闭时门体密封条与门框压紧，保证密封性，开启时门体自行上升，密封条离开门框，减少密封条磨损，延长使用寿命。并且利用根据杠杆原理设计的启门器，使门体在开启时十分轻便。

门樘框：高强度全铝合金门框，并有冷桥设计，可放电热丝。门框整体美观耐用，并设计一槽口，只需将门洞包边折成角尺料，便可将一边插入铝樘槽口内，安装更加简单方便。
