甘南舟曲县20平米猪肉冷冻库工程设计方案
工程名称:甘南舟曲20平米猪肉冷冻库建设 | 冷库容量:20㎡*3m | 维护结构体:聚氨酯冷库板 |
冷库地址:甘肃省甘南藏族自治州舟曲县 | 冷库造价:- | 所需温度:-25℃ |
冷库项目:肉类保鲜库; | 存放周期:6个月 | 降温时间要求:18小时 |
冷库建造工期:5天 | 存放物品:猪肉 | 冷库设备品牌:比泽尔、精创、丹佛斯 |
写在前面的话:猪肉保鲜目前适宜的方式是建造猪肉冷冻库,在-25℃的低温环境下猪肉可以储藏6个月左右。万能制冷设备公司为大家带来甘肃甘南舟曲县20平米猪肉冷冻库工程设计方案,一起来看吧。
一.甘南舟曲县猪肉冷冻库设计方案详情
本方案万博娱乐平台电脑版 温度-25℃,制冷系统中所要求的蒸发温度为-33℃采用比泽尔双级制冷压缩机组,节约耗电。制冷系统采用冷风机风冷式制冷;供液方式为膨胀供液;采用制冷剂R22作为制冷系统的制冷工质。

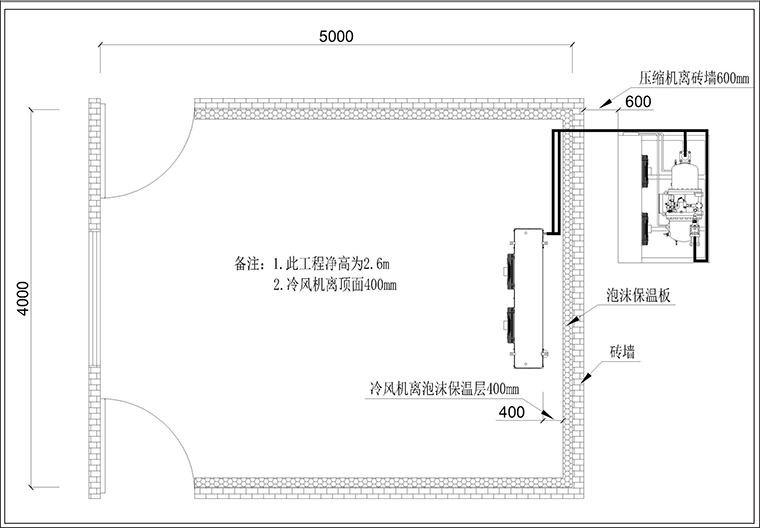

1.猪肉冷冻库20平米平面布置图
2.猪肉冷冻库项目介绍
制冷设备、冷库门、控制系统设备的采购
制冷工艺安装工程;
电气及自控系统安装工程;
系统调试交工 ;
3.猪肉冷冻库设备配置说明
比泽尔压缩机配置说明:
比泽尔压缩机是性能十分优越的一种压缩机优势:特殊的阀片设计,高效稳定使用寿命长,由于制冷量大,低温性能好,能效比高于其他品牌压缩机20%,尤其对于R22制冷剂,单级压缩机蒸发温度可达-40℃;
其次,它的电机采用分线圈启动,这样就降低了启动电流,减少对电网的冲击,这种特殊设计的技术参数和新开发的定字和转子部件,增加了效率及功率因数;
比泽尔压缩机的应用范围广泛:比泽尔压缩机分为中高温型和低温型,高温型蒸发温度可达12.5℃,低温型单级压缩机蒸发温度可达(R22)-40℃,双级压缩机蒸发温度可达(R22)-50℃。如采用R404a或R507则蒸发温度更低,可达-70℃。
能量调节广泛:4缸压缩机能量调节范围50%、100%,6缸压缩机能量调节范围33%、66%、100%。当制冷系统负荷发生变化时进行有效的调节,减少运行费用;
比泽尔压缩机的内置式电机过载保护器(INT69VS),可以有效的保护电机由于制冷系统负荷增大或制冷系统制冷剂回气量不足而导致电机过载,过热。
4.施工中采用的规范及技术标准
所有设备、材料及施工均符合下列有关规范标准
《万博娱乐平台电脑版 规范》 GB50072-2001
《冷藏库建筑工程施工及验收规范》SBJ11-2000 J42-2000
《工业金属管道工程质量检验评定标准》 GB50184-93
《制冷设备、空气分离设备安装施工及验收规范》GB50274-98
《现场设备、工业管道焊接工程施工及验收规范》GBJ93-86
《电气装置安装工程施工及验收规范》GB50254-96~~50259-96
《建筑工程施工质量验收统一标准》GB50300-2001
