张掖高台县屠宰场350平米大雁肉冷冻库设计方案
来源: 作者: 更新于:2019年08月29日 11时阅读:0
张掖市高台县屠宰场冷冻库工程信息
工程名称:肉类冷冻库建设安装 | 冷库容量:350㎡*3.5m | 维护结构体:钢结构 |
冷库地址:甘肃省张掖市高台县 | 冷库造价: | 所需温度:-18℃ |
客户单位:高台县屠宰场 | 存放周期:长期 | 降温时间要求:24小时 |
冷库建造工期:15天 | 存放物品:大雁肉 | 冷库设备品牌:比泽尔半封闭式活塞制冷压缩机组、丹佛斯阀件、精创电能控制系统 |
写在前面的话:肉类在常温下保鲜困难,以大雁肉为例:高温、微生物和酶的氧化反应会加速肉类变质。本篇万能制冷为大家带来350平米大雁肉冷冻库设计方案。接下来一起来了解工程详情吧。
一.客户简介
高台县屠宰场位于“塞上江南”美誉的张掖,主要经营家畜、家禽的定点屠宰、分割与销售,熟肉制品加工与销售等。
二.工程概况
该屠宰场大雁肉万博苹果版闪退 由甘肃万能制冷设备公司承建,冷库共分为5间。制冷系统中所要求的温度为-26℃(大雁肉预冷库蒸发温度),按照万博娱乐平台电脑版 规范确定:预冷库进货量不大于总库容量的8%。进入低温冷藏库的大雁肉,在屠宰间整理挑选预冷之后入库,所以大雁进库时的温度确定为-10℃.进货温度,按当地平均温度计算。工程内容包括下列各项:

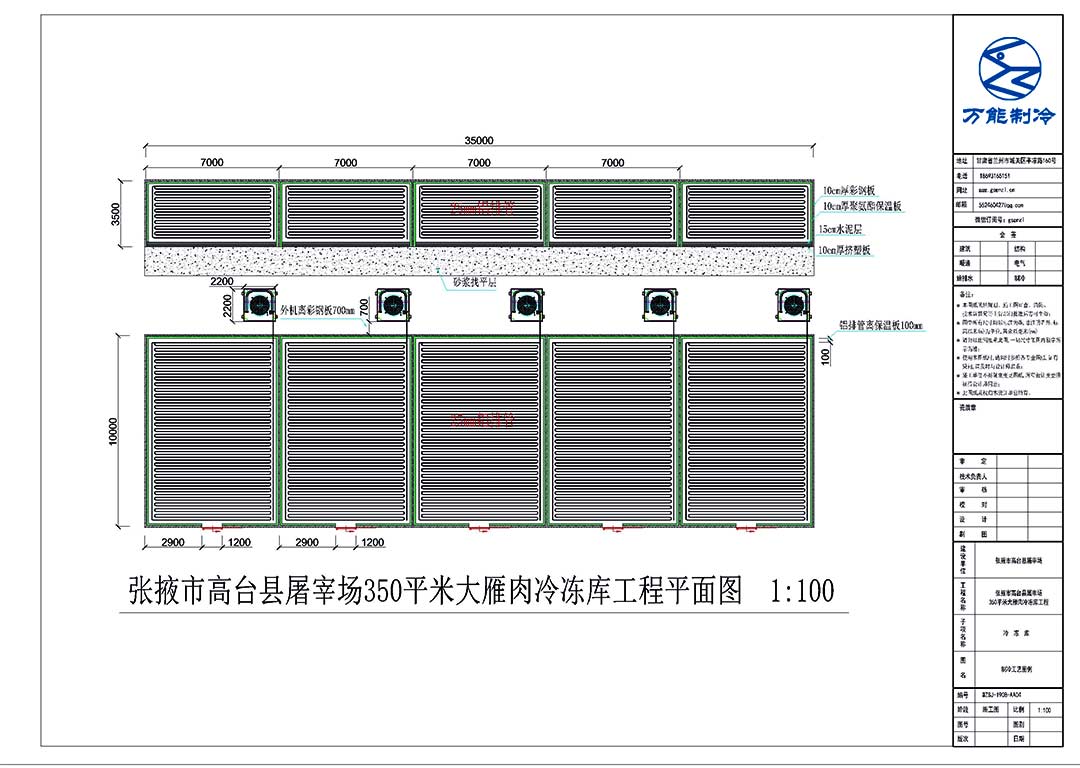

1.大雁肉冷冻库工程施工平面图
2.大雁肉冷冻库工程项目介绍
制冷设备、冷库门、控制系统设备的采购
制冷工艺安装工程;
电气及自控系统安装工程;
系统调试交工 ;
3.大雁肉冷冻库制冷设备配置说明
(1)德国比泽尔半封闭式活塞制冷压缩机组配置详情:
名称 |
设备型号 |
主要技术参数描述、技术指标 |
数量 |
品牌 |
比泽尔活塞式压缩机 |
4HE-18-40P*5 |
比泽尔活塞式压缩机,单台冷量:16.2kw蒸发温度-26℃ |
5台 |
比泽尔 |
德国比泽尔BITZER半封闭压缩机可使用R22、R404a、R507a、R134a、R407c制冷剂;
应用范围广泛,可高温、中温及低温应用;
采用耐磨、低摩擦驱动部件,从C1到C4均采用高质量耐磨部件,制冷量高、能耗低;
阀板设计可靠, 具有高效率能量控制系统,德国比泽尔BITZER半封闭压缩机油系统采用飞溅式润滑,即使在极限运行工况下,仍能保证良好的压缩机供油。;
采用八角型设计,使压缩机附合极小的空间要求。 振动小、噪音低 ,运行高效、运行安静、应用范围广、制冷剂选择灵活性、坚固设计以及高度可靠性等特点融为一体。
配有电子保护模块,采用PTC传感器对电机温度进行监控安全可靠。
覆盖全部半封闭活塞式压缩机,可替代具有相同连接尺寸的前任机型。
(2)蒸发器选型配置:铝排管
蒸发器除霜方式采用先进的热氟化霜,通过蒸发器式冷凝器内部热氟进行化霜,同时配合不定期扫霜,同比电热丝化霜每年省电3万度。
蒸发器技术参数
名称 |
设备型号 |
主要技术参数描述、技术指标 |
单位 |
品牌 |
铝排管 |
DN32 |
换热量:18600w;长度:252m |
252㎡ |
EDEN |
(3)其他
制冷系统采用冷风机风冷式制冷
供液方式为膨胀供液;
采用制冷剂R22作为制冷系统的制冷工质。
4.施工中采用的规范及技术标准
所有设备、材料及施工均符合下列有关规范标准:
《万博娱乐平台电脑版 规范》GB50072-2001
《冷藏库建筑工程施工及验收规范》 SBJ11-2000 J42-2000
《工业金属管道工程质量检验评定标准》GB50184-93
《制冷设备、空气分离设备安装施工及验收规范》GB50274-98
《现场设备、工业管道焊接工程施工及验收规范》GBJ93-86
《电气装置安装工程施工及验收规范》GB50254-96~~50259-96
《建筑工程施工质量验收统一标准》GB50300-2001
大雁肉冷冻库温度设计参考气象参数:
工程地处甘肃省张掖市高台县,北纬36°78′,东径108°58′。属于冷温带干旱气候,年平均气温4.8-8.3℃;冷月一月份平均气温为-9.2℃,极端低气温为 -33℃。空调计算温度30.5℃,平均温度26℃,兰州夏季室外相对湿度62%。
三.肉类冷冻库工程图片

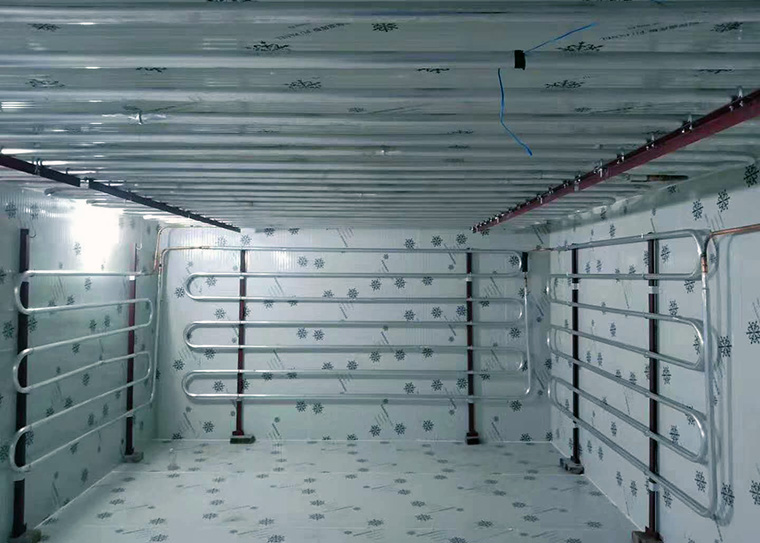

冷冻库内部图片▼▼
亲,甘肃万能制冷设备公司为您提供一对一的咨询服务(万博娱乐平台电脑版 造价,冷库制冷设备订购、万博苹果版闪退 项目建造安装),您可以拨打咨询热线:18693165151,万能制冷给您专业、详细的解答。
